Hộp biến áp điện xanh 500 KVA-23.9/0.22 KV|Jamaica 2025

01 Tổng hợp

1.1 Mô tả dự án

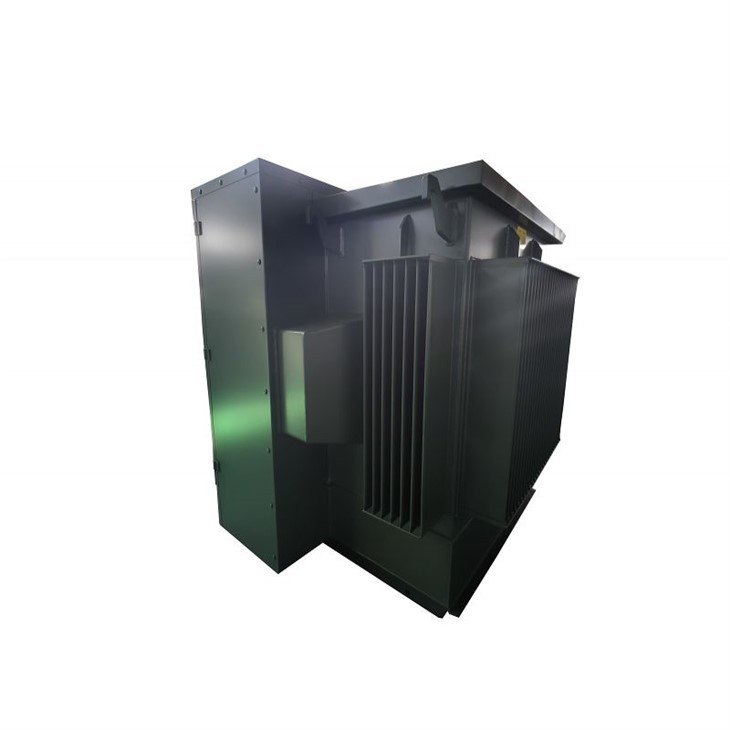

Máy biến áp gắn trên tấm đệm 500 kVA đã được chuyển đến Jamaica vào năm 2024. Công suất định mức của máy biến áp là 500 kVA với hệ thống làm mát ONAN. Điện áp cao là 23,9GrdY/13,8 kV với dải điều chỉnh ±2*2,5% (NLTC), điện áp thấp là 0,22/0,11d kV, chúng tạo thành nhóm vectơ YNd11.

Máy biến áp-gắn trên tấm đệm là nền tảng của hệ thống phân phối điện ngầm hiện đại, thu hẹp khoảng cách giữa-đường dây điện áp cao và nhu cầu điện năng-thấp của các hộ gia đình, doanh nghiệp và cộng đồng một cách liền mạch. Được thiết kế để đảm bảo độ tin cậy, an toàn và tính thẩm mỹ, những thiết bị-được bao bọc bằng thép chắc chắn này là hình ảnh phổ biến và quan trọng trong các phân khu, trung tâm thương mại và khu công nghiệp.

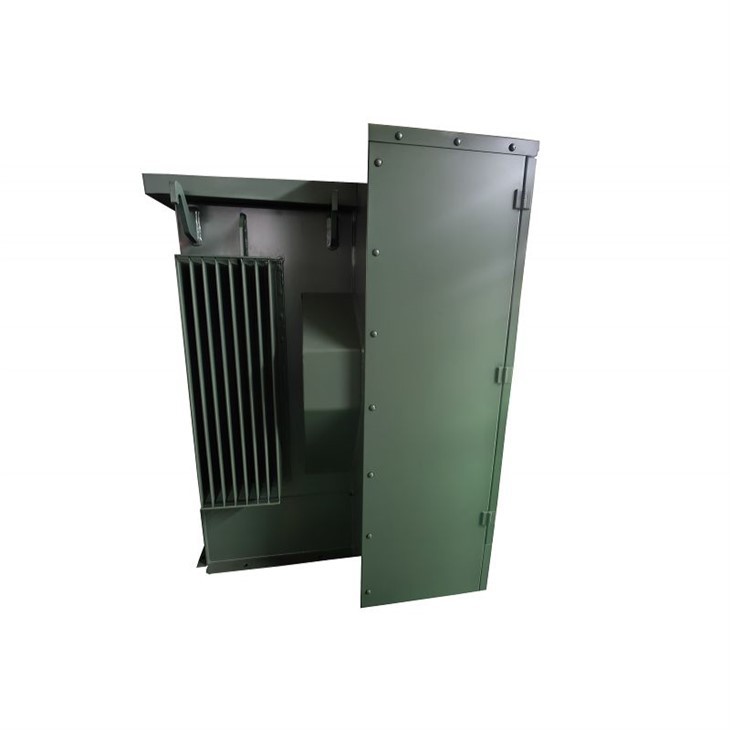

Không giống như các bộ phận-gắn trên cột truyền thống, máy biến áp gắn trên tấm đệm- được nối đất chắc chắn và được lắp đặt trên tấm bê tông ở mặt đất. Thiết kế này ưu tiên an toàn công cộng với lớp vỏ có khóa, chống giả mạo- giúp bảo vệ các bộ phận mang điện khỏi sự truy cập trái phép và các thành phần. Thiết kế-cấu hình thấp giúp giảm thiểu tác động về không gian và hình ảnh, cho phép chúng hòa trộn một cách kín đáo vào cảnh quan trong khi vẫn cung cấp nguồn điện ba-pha hoặc một{7}}pha cần thiết.

Được chế tạo để chịu được các điều kiện môi trường khắc nghiệt, máy biến áp-gắn trên tấm đệm của chúng tôi đồng nghĩa với độ bền và khả năng vận hành-bảo trì ít. Chúng đại diện cho khoản đầu tư quan trọng vào cơ sở hạ tầng năng lượng linh hoạt và hiệu quả, đảm bảo cung cấp điện an toàn, ổn định và đáng tin cậy ngay tại những nơi cần thiết nhất.

1.2 Thông số kỹ thuật

Thông số kỹ thuật và bảng dữ liệu máy biến áp gắn trên tấm đệm 500 kVA

1.3 Bản vẽ

Sơ đồ và kích thước máy biến áp gắn trên tấm đệm 500 kVA.

02 Sản xuất

2.1 Cốt lõi

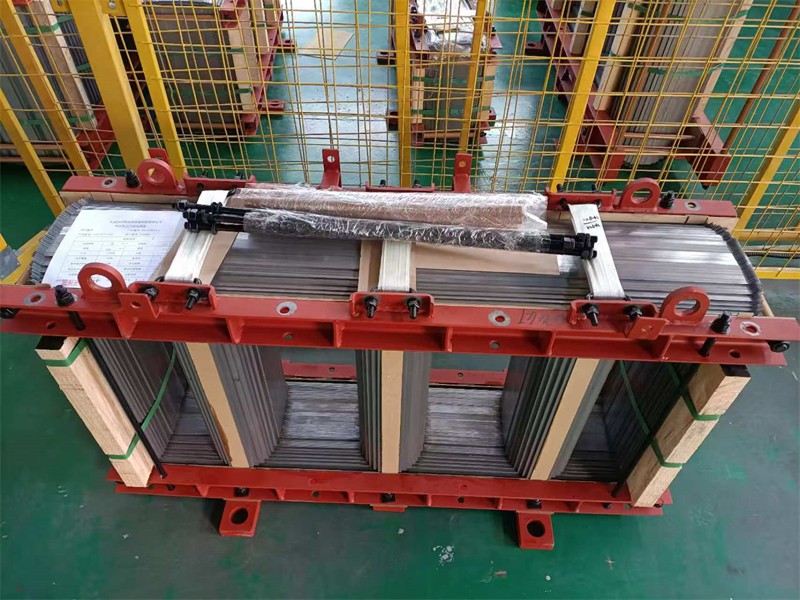

Máy biến áp sử dụng lõi nhánh ba{0}}pha năm{1}}nhỏ gọn. Thiết kế tiên tiến này giúp giảm tổn thất từ ​​tính và tiếng ồn đồng thời cải thiện độ ổn định khi vận hành, mang lại hiệu suất vượt trội cho nhu cầu phân phối điện hiện đại.

2.2 Cuộn dây

Máy biến áp-gắn trên tấm đệm có các cuộn dây tổng hợp tiên tiến với cấu trúc lá điện áp-thấp và-cao áp, cả hai đều được làm bằng đồng-có độ dẫn điện cao. Thiết kế này đảm bảo khả năng tản nhiệt tuyệt vời, khả năng chống ngắn mạch-vượt trội và tận dụng không gian tối ưu. Hệ thống-cuộn dây hoàn toàn bằng đồng mang lại hiệu quả nâng cao, giảm tổn thất và hiệu suất đáng tin cậy trong suốt vòng đời hoạt động của máy biến áp.



2.3 Xe tăng

Thùng máy biến áp được chế tạo từ thép nhẹ bền, mang lại khả năng bảo vệ cơ học chắc chắn và tản nhiệt hiệu quả cho các bộ phận bên trong. Cấu trúc hàn của nó đảm bảo tính toàn vẹn -kín dầu hoàn toàn trong khi chịu được áp lực môi trường. Thiết kế bể chứa kết hợp các cánh tản nhiệt chiến lược để tối ưu hóa diện tích bề mặt nhằm quản lý nhiệt, duy trì nhiệt độ vận hành ổn định trong suốt thời gian sử dụng.



2.4 Lắp ráp cuối cùng

Bộ phận lắp ráp cuối cùng của máy biến áp gắn trên tấm- sẽ tích hợp lõi, cuộn dây và các bộ phận vào một thùng thép nhẹ kín, sau đó chứa đầy chất lỏng điện môi. Việc lắp ráp được hoàn thành bằng cách lắp ống lót, thiết bị bảo vệ và phụ kiện điều khiển vào thùng kín.





03 Kiểm tra

Thử nghiệm tuân theo các tiêu chuẩn của IEEE như IEEE C57.12.00-2021, IEEE Std C57.12.34-2022 và IEEE C57.12.90-2021. Các thử nghiệm định kỳ bao gồm đo điện trở cuộn dây, kiểm tra tỷ số điện áp, kiểm tra mối quan hệ pha-, đo tổn thất không tải và dòng điện không tải, tổn thất tải/điện áp trở kháng/kiểm tra hiệu suất, kiểm tra điện áp ứng dụng, kiểm tra khả năng chịu điện áp cảm ứng, kiểm tra rò rỉ (đối với loại ngâm trong chất lỏng), đo điện trở cách điện và kiểm tra điện môi dầu.

04 Đóng gói và vận chuyển

4.1 Đóng gói

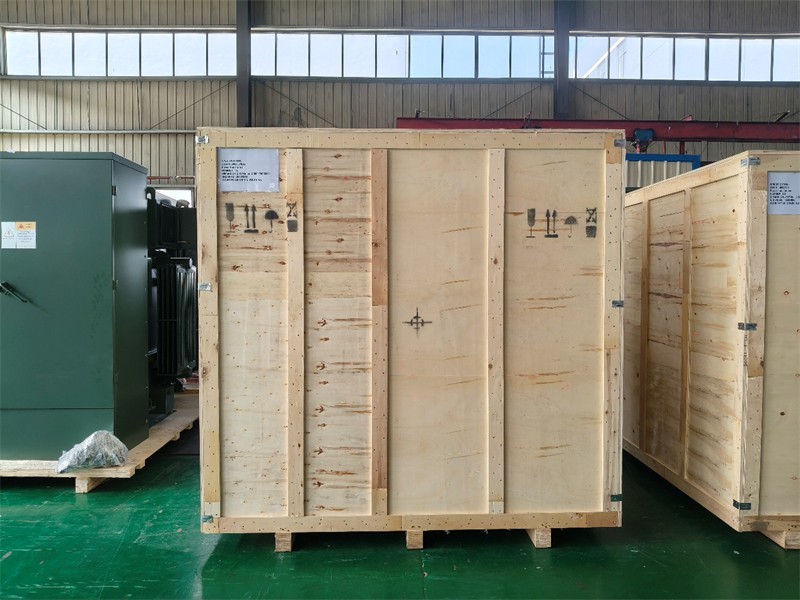

Máy biến áp gắn trên tấm đệm được đóng gói trong thùng gỗ chắc chắn làm bằng gỗ dán, được trang bị các pallet gỗ để dễ dàng vận chuyển. Thùng có nhãn vận chuyển kèm hướng dẫn xử lý (ví dụ: giữ thẳng, bảo vệ khỏi va đập và mưa, không xếp chồng lên nhau) và thẻ thông số kỹ thuật, mang lại sự bảo vệ chắc chắn cho-vận chuyển đường dài.



4.2 Vận chuyển

Máy biến áp được đóng trong thùng gỗ dán bền chắc với pallet gỗ để đảm bảo độ ổn định, được vận chuyển bằng đường biển theo điều kiện CIF đến Cảng Kingston. Nó được bảo hiểm hàng hải chống lại rủi ro quá cảnh và lô hàng tuân theo các giao thức vận chuyển quốc tế, với tất cả các tài liệu cần thiết để thông quan, đảm bảo nó đến cảng đích an toàn và trong tình trạng tốt.





05 Trang web và tóm tắt

Tóm lại, máy biến áp gắn trên tấm đệm- này kết hợp kỹ thuật mạnh mẽ, hiệu suất đáng tin cậy và kết cấu bền bỉ để đáp ứng nhu cầu phân phối điện hiện đại. Được thiết kế để đảm bảo an toàn, hiệu quả và hoạt động-lâu dài, nó cung cấp giải pháp đáng tin cậy cho các ứng dụng tiện ích và công nghiệp. Hợp tác với chúng tôi để có được thiết bị điện mang lại sự xuất sắc-hiện tại và trong những năm tới.
