Đường dây biến áp 75 kVA-13,8/0,12*0,24 kV|Guyana 2024

01 Tổng hợp

1.1 Mô tả dự án

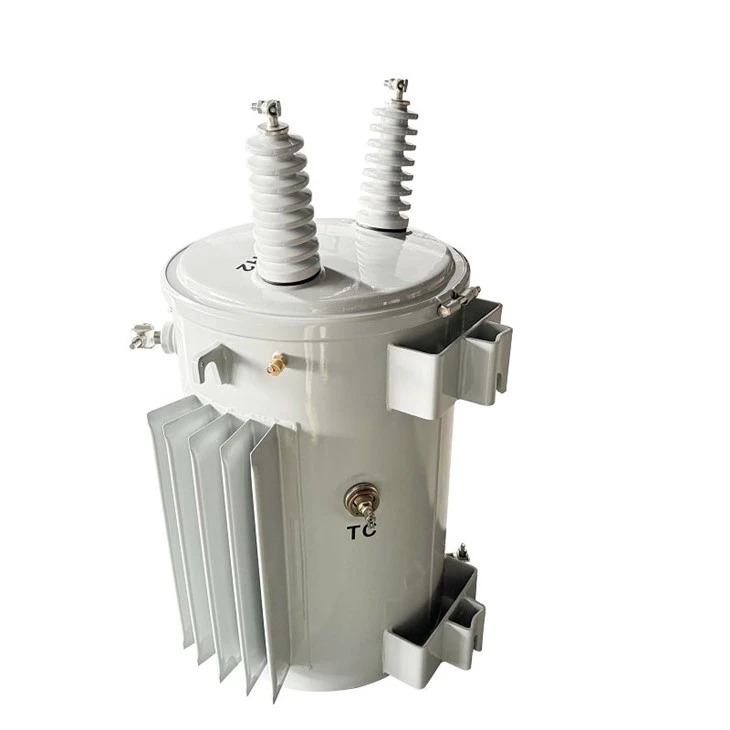

75kVA nàymáy biến áp gắn một pha-cột{1}}được giao cho Guyana vào năm 2024. Tuân thủ nghiêm ngặt các tiêu chuẩn IEEE & ANSI C57.12.00. Độ phân cực có tính trừ và nhóm vectơ là Ii0. Định mức cho điện áp sơ cấp là 13.800V và điện áp thứ cấp là 120/240V, khiến nó phù hợp cho các ứng dụng dân dụng và thương mại nhỏ.

Máy biến áp đường dây điện có cuộn dây bằng đồng để tăng cường độ dẫn điện và hiệu quả. Trở kháng 2%, đảm bảo giảm điện áp tối thiểu khi tải. Phạm vi khai thác ±2,5%, với tổng phạm vi là 10%. Cung cấp các cài đặt điều chỉnh điện áp có thể tùy chỉnh, cho phép điều khiển tinh chỉnh để đáp ứng các nhu cầu điện năng chuyên dụng.

SCOTECHcó hơn 25 năm kinh nghiệm trong sản xuất máy biến áp. Ngay cả những đơn hàng lớn cũng có thể được giao đúng thời hạn với sự hợp tác của cả nhóm.

1.2 Thông số kỹ thuật

Thông số kỹ thuật và bảng dữ liệu đường dây máy biến áp 75 kVA

1.3 Bản vẽ

Bản vẽ phác thảo đường dây máy biến áp 75 kVA và bảng tên

02 Sản xuất

2.1 Cốt lõi

Lõi quấn nhỏ gọn và nhẹ nên lý tưởng cho các máy biến áp gắn-cực một pha{1}}. Lõi vết thương có ít khớp nối hơn và đường từ thông của chúng thẳng hàng với hướng lăn của tấm thép từ tính, dẫn đến tổn thất không-tải liên tục thấp hơn. Một ưu điểm khác của lõi quấn là chúng êm hơn lõi nhiều lớp.

2.2 Cuộn dây

Cuộn dây đường dây máy biến áp 75 kVA của chúng tôi sử dụng dây đồng tròn tráng men-có độ tinh khiết cao, có tính dẫn điện tuyệt vời và cách điện nhỏ gọn. Dây đồng tròn dễ cầm và phù hợp với cuộn dây tự động-tốc độ cao. Áp dụng cấu trúc cuộn dây được tối ưu hóa của cuộn dây lá kim cho cuộn dây-điện áp thấp và cuộn dây cho cuộn dây điện áp-cao, đảm bảo độ ổn định vận hành, độ tin cậy và hiệu suất nhiệt tuyệt vời.

2.3 Xe tăng

Bên trong và bên ngoài bể, tất cả xỉ hàn và vẩy hàn phải được loại bỏ hoàn toàn, đặc biệt chú ý đến đế tản nhiệt và vấu nâng để tránh điểm chết. Sau khi phun cát, lớp sơn lót chống rỉ-đầu tiên phải được thi công trong vòng sáu giờ; Ngoài ra, cần phải- phun cát lại. Lớp sơn phủ phải được thi công thành hai lớp sơn lót và hai lớp sơn phủ, với tổng độ dày 80 mil, độ bám dính cao, bề mặt mịn, đều, bóng.



03 Kiểm tra

Kiểm tra định kỳ

1. Đo điện trở

2. Kiểm tra tỷ lệ

3. Kiểm tra phân cực

4. Không mất tải và không có dòng tải

5. Tổn thất tải và điện áp trở kháng

6. Kiểm tra điện áp ứng dụng

7. Kiểm tra khả năng chịu điện áp cảm ứng

8. Đo điện trở cách điện

9. Kiểm tra rò rỉ bằng áp suất cho máy biến áp ngâm trong chất lỏng

10. Kiểm tra điện môi dầu

Kết quả kiểm tra

04 Đóng gói và vận chuyển

05 Trang web và tóm tắt

Đáng tin cậy và hiệu quả, đường dây biến áp 75 kVA này được chế tạo cho Guyana. Với cuộn dây đồng-chất lượng cao, thiết kế bình chứa bền bỉ và kiểm soát chất lượng nghiêm ngặt, nó đảm bảo khả năng phân phối điện ổn định và hiệu suất-lâu dài.
