Máy biến áp gắn trên 300 KVA Pad-12.47*4.16/0.208 KV|Canada 2024

01 Tổng hợp

1.1 Mô tả dự án

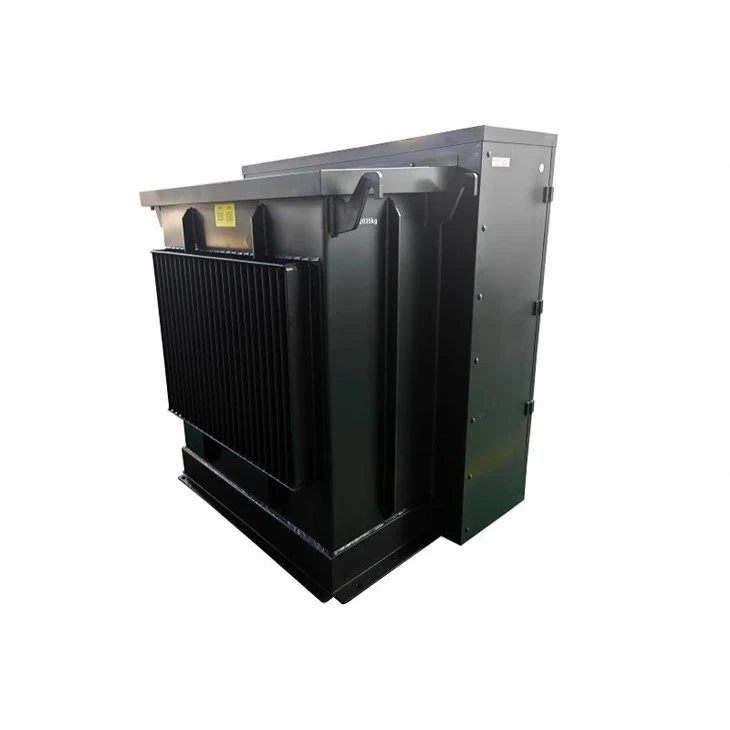

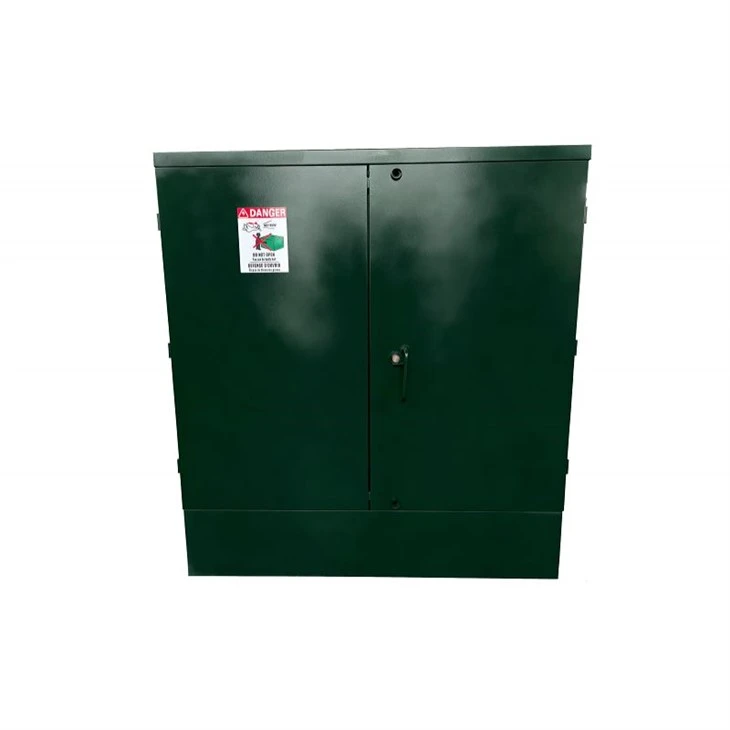

Vào năm 2024, một khách hàng Canada đã nhận đượcMáy biến áp gắn trên ba pha 300 kVA-tấm đệm{2}}, được thiết kế và sản xuất tuân thủ đầy đủ Tiêu chuẩn CSA C227.4:21. Thiết bị này được thiết kế để gắn tấm đệm ngoài trời-trên nền bê tông và phù hợp để sử dụng trên các hệ thống được nối đất hiệu quả.

Máy biến áp này có thiết kế-mặt trước cố định để đảm bảo an toàn và tin cậy khi lắp đặt ngoài trời. Nó sử dụng dầu khoáng và làm mát ONAN để cách nhiệt. Các cuộn dây nhôm mang lại sự cân bằng tốt về hiệu quả, trọng lượng và chi phí. Máy biến áp có công suất định mức 300 kVA, 60 Hz. Điện áp sơ cấp là 12,47 kV. Điện áp thứ cấp là 0,208 kV. Nhóm vectơ là YNyn0.

300kVAmáy biến áp gắn trên padkhu dân cư có bộ đổi vòi không{0}}tải (NLTC). Bộ đổi vòi là loại có nắp và cờ lê, cung cấp phạm vi tarô là ±2×2,5%, phù hợp với CSA C227.4 Điều 5.1.9, đảm bảo vận hành dễ dàng và hiệu suất đáng tin cậy.

Thiết bị này cũng kết hợp cấu trúc lõi 5 chân để đảm bảo độ ổn định và giảm tổn thất từ ​​tính trong các hệ thống được kết nối GrdY–GrdY. Việc nối đất được cung cấp thông qua giá đỡ nối đất bằng đồng được bắt vít vào thanh nối đất, tuân thủ CSA C227.4 và cho phép gắn các kẹp nối đất làm việc một cách an toàn.

Được thiết kế để mang lại hiệu suất cao, máy biến áp này đạt hiệu suất 98,94%, không-tổn thất khi tải Nhỏ hơn hoặc bằng 705 W và tổn thất khi tải Nhỏ hơn hoặc bằng 4000 W. Được thiết kế để chịu được các điều kiện ngoài trời, máy biến áp này đi kèm với các phụ kiện tuân thủ CSA-tiêu chuẩn và là giải pháp bền bỉ, đáng tin cậy cho mạng lưới phân phối của Canada.

1.2 Thông số kỹ thuật

Thông số kỹ thuật và bảng dữ liệu máy biến áp gắn trên tấm đệm 300 kVA

1.3 Bản vẽ

Bản vẽ và bảng tên máy biến áp gắn trên máy biến áp 300 kVA

02 Sản xuất

2.1 Cốt lõi

2.2 Cuộn dây

Tất cả các cuộn dây đều được quấn cẩn thận bằng lá nhôm và dây điện. Chúng truyền nhiệt tốt và giữ tổn thất ở mức thấp. Với trở kháng được kiểm soát và hiệu suất cao, các máy biến áp này hoạt động đáng tin cậy và sẵn sàng cho việc lắp đặt-gắn trên tấm đệm. Với bố cục ba pha YNyn0-, mỗi pha đều được các kỹ thuật viên lành nghề thực hiện-bằng tay để đảm bảo kết nối trung tính thích hợp và dòng từ tính cân bằng.



2.3 Xe tăng

Vỏ bọc máy biến áp gắn trên tấm đệm 300 kVA phải là-bể chứa bằng thép nhẹ có nắp đậy được bắt vít. Thiết kế phải đảm bảo tính toàn vẹn về cơ học trong thử nghiệm áp suất 50 kPa, không rò rỉ hoặc biến dạng vĩnh viễn vượt quá 0,25 % đường chéo bề mặt. Xe tăng phải có khả năng chống chịu thời tiết- và chống giả mạo-, được trang bị bu lông năm đầu cố định theo yêu cầu của CSA C227.4.



2.4 Lắp ráp cuối cùng

Trong quá trình lắp ráp máy biến áp, chúng tôi không chỉ vận hành trong phòng sạch với nhiệt độ, độ ẩm không đổi mà còn thiết lập một hệ thống vận hành được tiêu chuẩn hóa toàn diện. Từ lắp ráp máy biến áp đến kết nối dây dẫn, mỗi bước đều được hướng dẫn bằng các quy trình chuẩn hóa, rõ ràng, đảm bảo thực hiện chính xác và chính xác trong một môi trường tinh gọn. Sự tập trung kép vào cả môi trường và quy trình này đảm bảo sản phẩm của chúng tôi luôn duy trì được chất lượng thủ công ở mức độ cao.



2.5 300 Chi tiết về máy biến áp gắn trên tấm KVA



03 Kiểm tra

Kiểm tra tiêu chuẩn và kiểm tra định kỳ

1. Đo điện trở
2. Kiểm tra tỷ lệ
3. Kiểm tra quan hệ pha
4. Không mất tải và không có dòng tải
5. Tổn thất tải Trở kháng và hiệu suất
6. Kiểm tra điện áp ứng dụng
7. Kiểm tra khả năng chịu điện áp cảm ứng
8. Kiểm tra rò rỉ bằng áp suất cho máy biến áp ngâm trong chất lỏng
9. Đo điện trở cách điện
10. Kiểm tra điện môi dầu


Kết quả kiểm tra

04 Đóng gói và vận chuyển

4.1 Đóng gói

05 Trang web và tóm tắt

Máy biến áp gắn trên-bàn pha{2}}300 kVA này được sản xuất cho Canada. Nó tuân theo CSA C227.4:21. Nó sử dụng làm mát ONAN và cách nhiệt bằng dầu khoáng. Các cuộn dây nhôm làm cho nó hiệu quả và nhẹ. Lõi năm{8}}giữ cho máy biến áp ổn định và giảm tiếng ồn. Bể kín chắc chắn và có thể chịu được thời tiết ngoài trời. Nó cũng có khả năng chống giả mạo và dễ bảo trì. Mỗi máy biến áp đều được sản xuất trong xưởng sạch sẽ với các bước nghiêm ngặt để đảm bảo chất lượng cao. Nó hoạt động với hiệu suất 98,94% và tổn thất thấp. Nó cung cấp năng lượng ổn định cho người dùng thương mại, dân cư và công nghiệp nhỏ.
