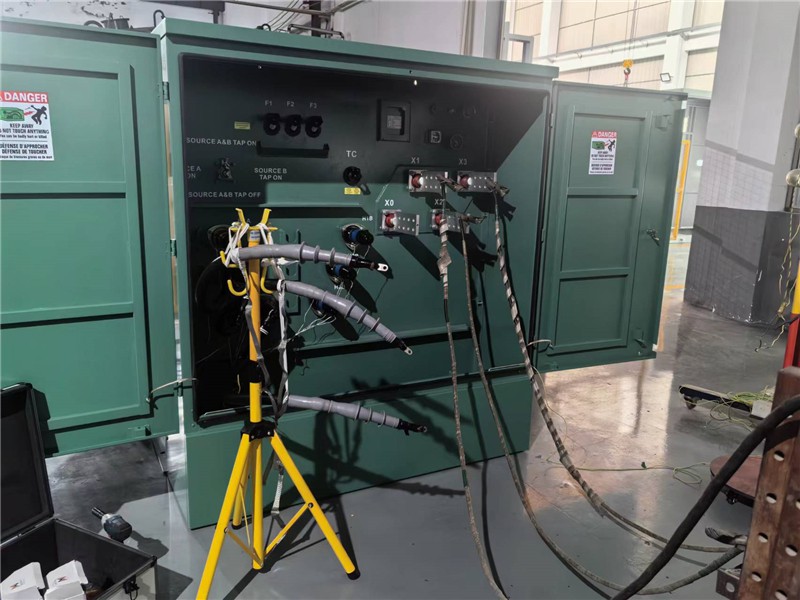

Máy biến áp phân phối gắn trên tấm đệm 2500 kVA-25/0,6 kV|Canada 2024

Quy trình sản xuất lõi máy biến áp chủ yếu bao gồm các bước sau:

1. Chuẩn bị nguyên liệu: Chọn tấm thép silicon cán nguội-chất lượng cao và cắt theo kích thước phù hợp theo yêu cầu thiết kế.

2. Xếp chồng: Sau khi phủ tấm thép silicon bằng sơn cách điện dạng màng, xếp từng tấm thép silicon theo cấu trúc loại E, loại C hoặc vòng để tạo thành cột lõi và ách sắt.

3. Hàn điểm hoặc liên kết: Các tấm thép silicon được cố định với nhau bằng phương pháp hàn điểm hoặc liên kết phi kim loại để ngăn chặn nhau di chuyển do lực điện từ trong quá trình hoạt động.

4. Qua lõi hoặc đặt cuộn dây: theo thiết kế máy biến áp, cuộn dây qua cột lõi hoặc đặt trên lõi.

5. Kiểm tra và xử lý: Kiểm tra độ phẳng, độ hở và tình trạng cách điện của lõi sắt, đồng thời khắc phục và bổ sung việc xử lý cách nhiệt nếu cần thiết.

6. Lắp ráp và đóng gói: Lắp ráp lõi sắt, cuộn dây, kẹp và các bộ phận khác thành một cụm lõi máy biến áp hoàn chỉnh và xử lý gói để đảm bảo cách điện tốt và ổn định cơ học.

Cuộn dây điện áp thấp

Phân phối dòng dọc trục điều chỉnh tự do

Giảm lực cắt

Sau khi cuộn dây, Prepreg được dán trên tấm dẫn điện để tạo thành một ống nhỏ gọn bằng quy trình ủ.

Cuộn dây điện áp cao

Máy cuộn dây hoàn toàn và bán tự động

Dây quấn cách điện tráng men-có lực kéo cuộn ổn định trên xi lanh mang hoặc trực tiếp trên cuộn dây LV

Lớp cách điện của giấy cáp chất lượng cao-

Băng quấn làm bằng lá co để cuộn dây nhỏ gọn có khả năng phản hồi ngắn mạch-tốt và phân bổ điện áp xung tối ưu

Bể biến áp phải được hàn bằng tấm thép cường độ cao. Cần thực hiện-các biện pháp che chắn từ tính bên trong bình nhiên liệu để giảm thất thoát từ trường. Việc cố định và cách nhiệt của tấm chắn từ phải tốt để tránh quá nhiệt hoặc phóng điện do tiếp xúc kém. Tất cả các loại tấm chắn điện phải có tính dẫn điện và nối đất chắc chắn để tránh hiện tượng phóng điện lơ lửng hoặc ảnh hưởng đến hệ số tổn thất điện môi của cuộn dây. Bình nhiên liệu phải có độ bền đáng tin cậy và có thể chịu được thử nghiệm độ bền cơ học với độ chân không 133Pa và áp suất dương 98kPa. Bình nhiên liệu không được hư hỏng hoặc biến dạng vĩnh viễn để đáp ứng áp suất âm của quá trình phun dầu chân không của máy biến áp và áp suất dương khi vận hành. Thùng dầu phải được niêm phong nghiêm ngặt để đáp ứng yêu cầu không rò rỉ sau khi bơm dầu máy biến áp. Thùng dầu phải có hình dạng và vị trí chính xác để đáp ứng yêu cầu chất lượng của cụm máy biến áp. Độ bền của thùng dầu quyết định độ kín và độ chính xác lắp đặt của thùng dầu. Khi độ bền của thùng dầu không đủ để gây biến dạng, mặt bích, đường ống, bộ phận định vị, v.v. sẽ gây biến dạng, độ kín và độ chính xác lắp đặt sẽ bị ảnh hưởng.

Quá trình lắp ráp máy biến áp bao gồm giai đoạn chuẩn bị để đảm bảo có sẵn các vật liệu và dụng cụ cần thiết; Tiến hành nâng máy biến áp, điều chỉnh chính xác các phía điện áp cao và thấp; lắp đặt các phụ kiện như vỏ, gối dầu, v.v.; Thực hiện các hoạt động bơm chân không và đổ dầu.
