Tìm hiểu cấu trúc lõi máy biến áp

Từ việc chuyển đổi năng lượng từ của mạch từ sang truyền tải điện của mạch, từ việc đảm bảo an toàn cho hệ thống cách điện đến sự hỗ trợ ổn định của các bộ phận kết cấu, việc ứng dụng từng vật liệu và thiết kế của từng kết cấu đều đảm nhận các chức năng cụ thể. Bài viết này phân loại một cách có hệ thống các vật liệu cốt lõi và đặc điểm cấu trúc của thân chính máy biến áp, giúp hiểu đầy đủ về thiết bị điện quan trọng này.













Việc lựa chọn vật liệu của máy biến áp tuân theo các nguyên tắc "thích ứng chức năng, ưu tiên hiệu suất và tính hợp lý về mặt kinh tế". Vật liệu dành cho các bộ phận khác nhau cần phải đáp ứng các yêu cầu đa chiều-chẳng hạn như tính thấm từ, độ dẫn điện, độ bền cách điện và độ bền cơ học. Trong số đó, vật liệu chính có thể được chia thành bốn loại: vật liệu mạch từ, vật liệu mạch, vật liệu cách điện và vật liệu kết cấu. Các vật liệu khác nhau phối hợp với nhau để đảm bảo hoạt động hiệu quả và ổn định của máy biến áp.

(I) Vật liệu mạch từ: Chất mang lõi để chuyển đổi năng lượng từ tính

Mạch từ là con đường quan trọng để máy biến áp thực hiện hiện tượng cảm ứng điện từ. Chức năng cốt lõi của nó là hướng dẫn và tập trung từ trường và giảm tổn thất năng lượng từ tính. Vì vậy, vật liệu làm mạch từ cần phải có các đặc tính như độ thấm từ cao, tổn thất sắt thấp và độ ổn định từ tính tốt. Hiện nay, vật liệu mạch từ được sử dụng rộng rãi nhất trong máy biến áp là các tấm thép silicon và lõi hợp kim vô định hình.

Tấm thép silicon hay còn gọi là tấm thép điện là vật liệu chủ đạo cho các mạch từ máy biến áp. Bằng cách thêm silicon vào sắt nguyên chất, điện trở suất của vật liệu được cải thiện một cách hiệu quả, giảm tổn thất dòng điện xoáy và độ thấm từ được tăng cường đáng kể, cho phép truyền năng lượng từ trường hiệu quả hơn. Theo quy trình cán, tấm thép silicon có thể được chia thành loại cán nóng- và cán nguội-. Trong số đó, các tấm thép silicon cán nguội-có đặc tính từ tính tuyệt vời hơn do hướng hạt có trật tự hơn và được sử dụng rộng rãi hơn trong các máy biến áp hiện đại. Tấm thép silicon thường được gia công thành tấm mỏng (có độ dày 0,35mm hoặc 0,5mm) và phủ một lớp cách điện trên bề mặt để giảm hơn nữa tổn thất dòng điện xoáy giữa các lớp. Khi sử dụng, nhiều tấm được xếp chồng lên nhau tạo thành lõi, tạo thành mạch từ khép kín.

Từ góc độ đặc điểm cốt lõi, có sự khác biệt rõ ràng giữa tấm thép silicon và lõi hợp kim vô định hình. Sự so sánh cụ thể được thể hiện ở các khía cạnh sau:

Thứ nguyên so sánh	Tấm thép silicon	Lõi hợp kim vô định hình
Hiệu suất mất sắt	Tương đối cao hơn, các cấp thông thường có-tổn thất không tải cao hơn	Cực kỳ thấp, chỉ bằng 1/3 đến 1/5 tấm thép silicon, hiệu quả tiết kiệm năng lượng-tuyệt vời khi không-tải
Độ thấm từ	Cao, thích hợp cho từ trường tần số trung bình và cao	Cao hơn ở tần số thấp và từ trường yếu, phản ứng từ trường nhanh hơn
Gia công & tính chất cơ học	Độ dẻo tốt, dễ cắt, đục lỗ và xếp chồng, thích ứng với các cấu trúc lõi phức tạp	Độ giòn cao, dễ gãy trong quá trình gia công, đòi hỏi thiết bị cắt và quy trình cán đặc biệt
Chi phí & Tiết kiệm	Công nghệ trưởng thành, đủ năng lực sản xuất, ổn định và chi phí tương đối thấp	Quy trình chuẩn bị phức tạp, yêu cầu thiết bị cao, chi phí nguyên vật liệu tương đối cao
Kịch bản ứng dụng	Thích hợp cho máy biến áp ở mọi mức công suất, đặc biệt là máy biến áp công suất lớn và các tình huống nhạy cảm về chi phí và độ phức tạp trong xử lý	Thích hợp cho máy biến áp phân phối, máy biến áp hỗ trợ năng lượng mới và các lĩnh vực khác có yêu cầu nghiêm ngặt về hiệu quả năng lượng

Lõi hợp kim vô định hình là một loại vật liệu mạch từ mới được phát triển trong những năm gần đây. Chúng được điều chế bằng công nghệ hóa rắn nhanh và sự sắp xếp nguyên tử của chúng thể hiện cấu trúc vô định hình không có trật tự. Đặc điểm này là lý do cốt lõi khiến tổn thất sắt của chúng thấp hơn nhiều so với tấm thép silicon. Ngoài tổn thất sắt cực thấp, lõi hợp kim vô định hình còn có những ưu điểm như tính thấm từ cao và khả năng chống ăn mòn tốt nên phù hợp với các kịch bản điện có yêu cầu hiệu suất năng lượng cực cao. Tuy nhiên, vật liệu hợp kim vô định hình cũng có những vấn đề như độ giòn cao, độ khó xử lý cao và giá thành tương đối cao, những điều này hạn chế ứng dụng-quy mô lớn của chúng trong một số lĩnh vực. Với sự tiến bộ của công nghệ xử lý, khả năng hình thành của lõi hợp kim vô định hình dần được cải thiện và tỷ lệ ứng dụng của chúng trong lĩnh vực máy biến áp phân phối không ngừng mở rộng.



(II) Vật liệu mạch điện: Dây dẫn hiệu quả để truyền tải điện

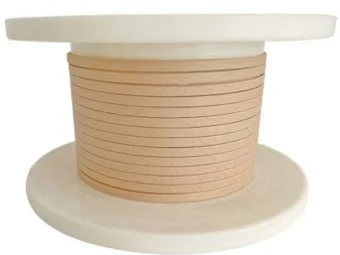

Mạch là kênh để máy biến áp thực hiện đầu vào, chuyển đổi và đầu ra nguồn. Yêu cầu cốt lõi của nó là điện trở thấp và độ dẫn điện cao để giảm tổn thất điện năng trong quá trình truyền tải. Vật liệu dẫn điện chính của mạch máy biến áp là đồng và nhôm. Mỗi loại vật liệu đều có những ưu điểm và nhược điểm riêng, cần đưa ra lựa chọn hợp lý tùy theo các yếu tố như mức công suất, kịch bản ứng dụng và ngân sách chi phí của máy biến áp.

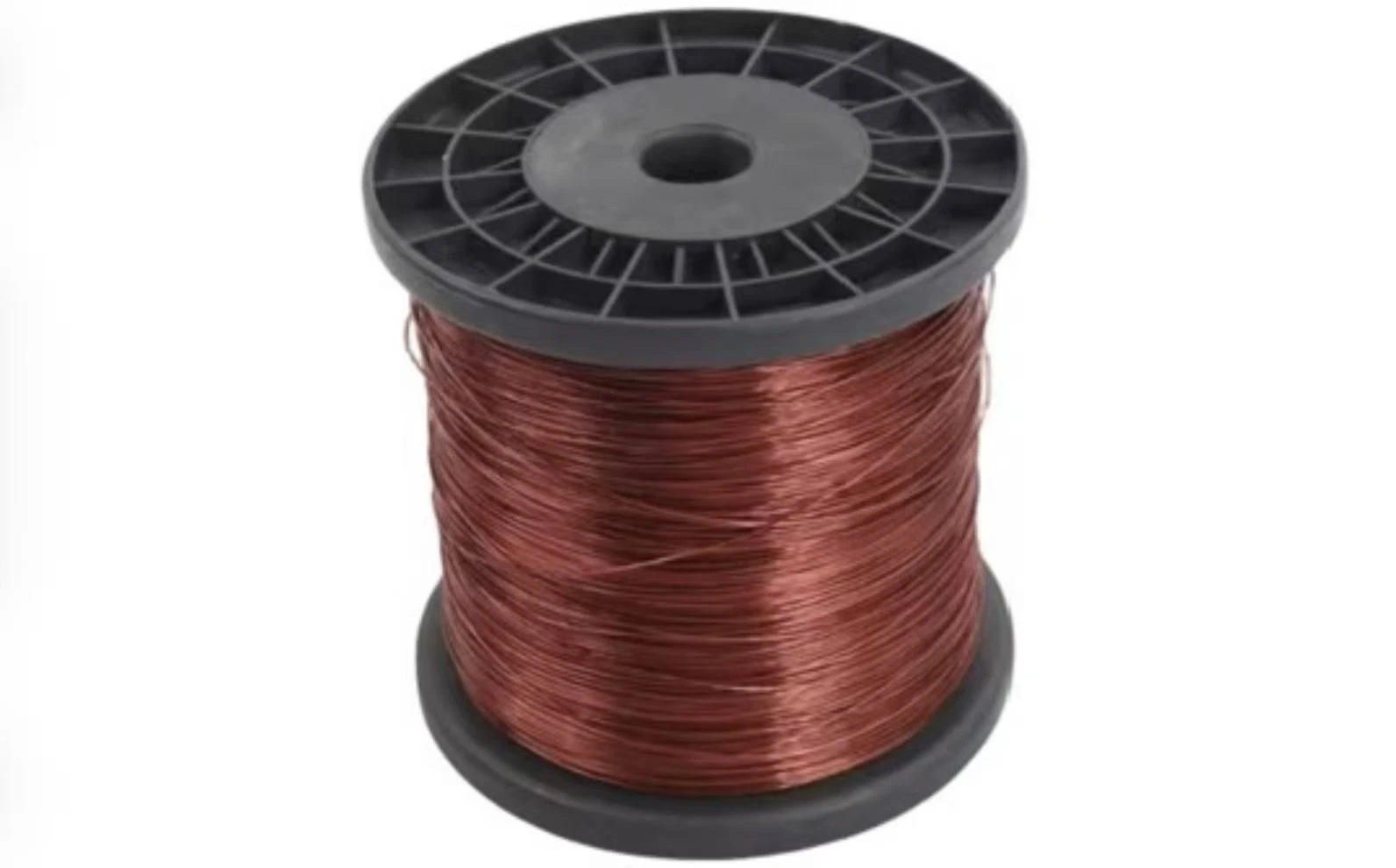

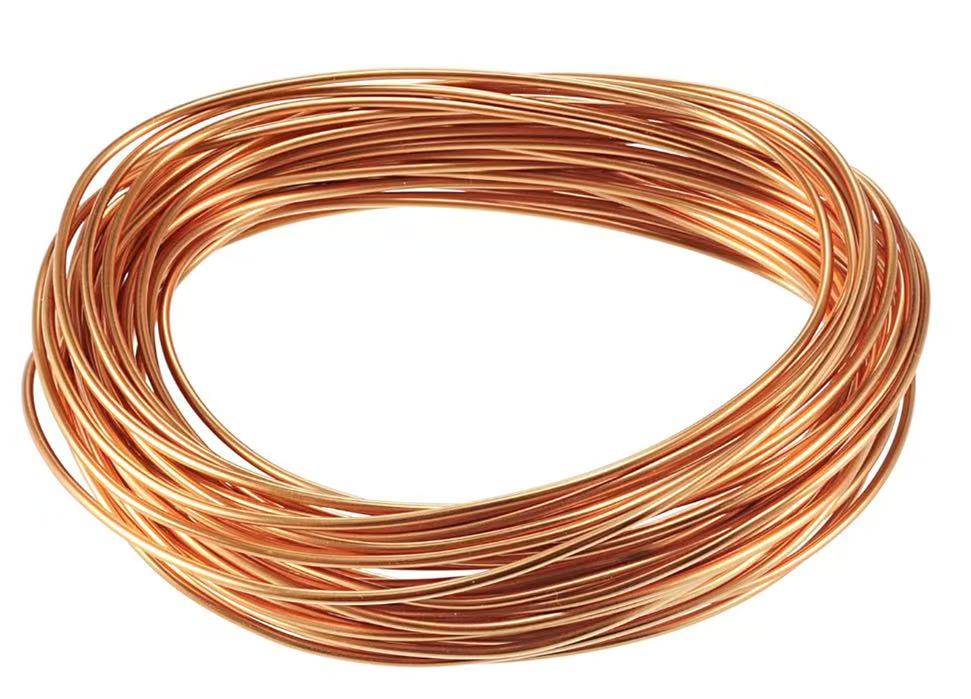

Dây dẫn đồng được sử dụng rộng rãi trong các mạch máy biến áp do tính dẫn điện tuyệt vời (chỉ đứng sau bạc, với độ dẫn điện 58 × 10⁶ S/m ở 20 độ), độ bền cơ học tốt và khả năng chống ăn mòn. Đồng có điện trở suất thấp. Dưới cùng một tải hiện tại, dây dẫn đồng có tổn thất nhỏ hơn và sinh nhiệt ít hơn, điều này có thể cải thiện hiệu quả hoạt động và độ tin cậy của máy biến áp một cách hiệu quả. Đồng thời, đồng có độ dẻo tốt, dễ dàng gia công thành dây và cuộn dây có thông số kỹ thuật khác nhau, thích ứng với thiết kế của máy biến áp có kết cấu khác nhau. Về mặt so sánh đặc tính, đồng vượt trội hơn nhôm về hiệu suất dẫn điện, độ ổn định cơ học và khả năng chống lão hóa, nhưng sự khan hiếm tài nguyên đồng dẫn đến giá thành cao, điều này sẽ làm tăng đáng kể chi phí sản xuất thiết bị trong các máy biến áp lớn hoặc các kịch bản nhạy cảm với chi phí.

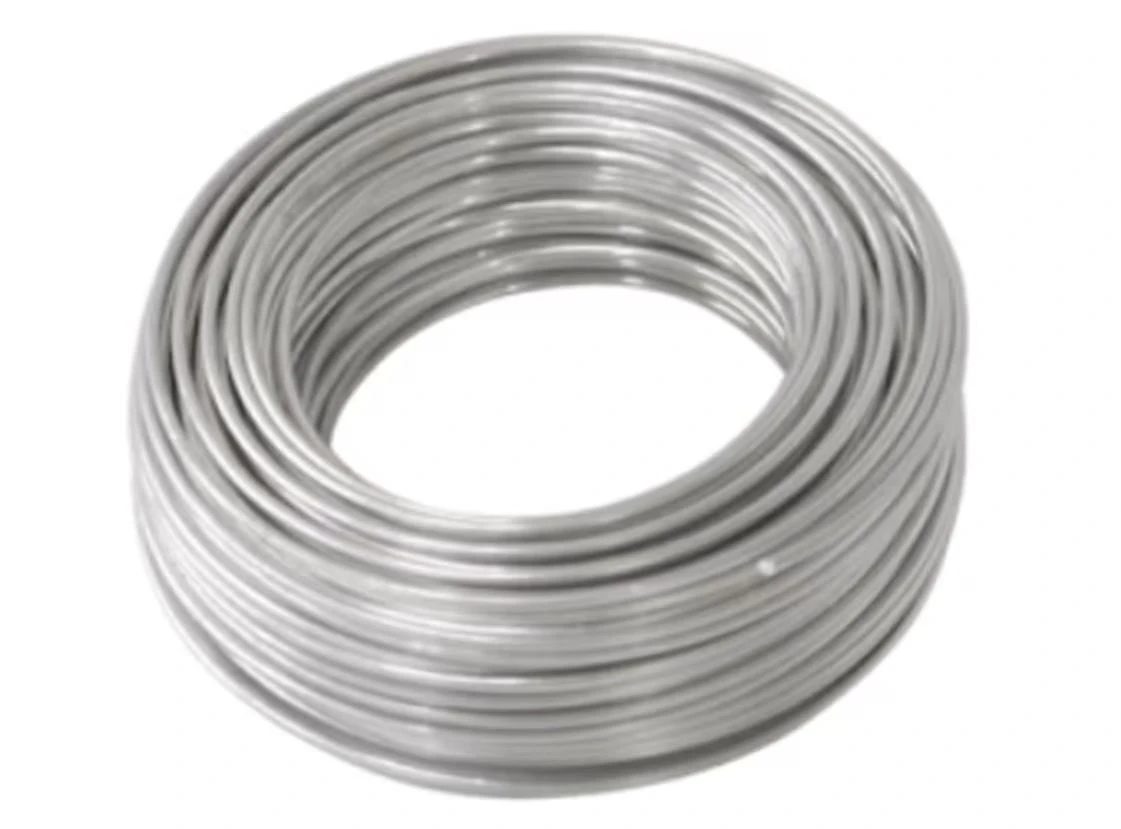

Dây dẫn nhôm có ưu điểm cốt lõi là chi phí thấp và nguồn tài nguyên dồi dào. Giá của chúng chỉ bằng khoảng 1/3 so với đồng, điều này có thể làm giảm đáng kể chi phí sản xuất máy biến áp. Đây cũng là lý do quan trọng cho việc ứng dụng chúng trong lĩnh vực máy biến áp trung thế và hạ thế. Mặc dù độ dẫn điện của nhôm thấp hơn độ dẫn điện của đồng (với độ dẫn điện khoảng 37×10⁶ S/m ở 20 độ, chỉ bằng khoảng 64% so với đồng), sự thiếu hụt độ dẫn điện có thể được bù đắp bằng cách tăng diện tích mặt cắt ngang của dây dẫn (thường gấp 1,6 lần so với dây dẫn đồng), đáp ứng yêu cầu truyền tải mạch của máy biến áp. Tuy nhiên, dây dẫn bằng nhôm có nhược điểm rõ ràng: độ bền cơ học thấp, độ bền kéo chỉ bằng một nửa đồng; bề mặt dễ bị oxy hóa tạo thành màng oxit có điện trở-cao, ảnh hưởng đến độ ổn định dẫn điện; và ăn mòn điện hóa dễ xảy ra khi kết nối với các kim loại khác như đồng, dẫn đến tiếp xúc kém. Do đó, phải áp dụng các quy trình đặc biệt trong quá trình xử lý và lắp đặt, chẳng hạn như sử dụng các khớp nối chuyển tiếp bằng nhôm{14}}đồng và thực hiện xử lý chống ăn mòn trên các bộ phận kết nối. Trong những năm gần đây, với sự phát triển của công nghệ vật liệu hợp kim nhôm, các dây dẫn bằng hợp kim nhôm có độ bền cao{17}được chế tạo bằng cách thêm magie, silicon và các nguyên tố khác vào nhôm đã cải thiện đáng kể độ bền cơ học và khả năng chống ăn mòn, khắc phục được các khuyết điểm của dây dẫn bằng nhôm nguyên chất ở một mức độ nhất định và phạm vi ứng dụng của chúng đang dần mở rộng.

So sánh hiệu suất chi tiết giữa dây dẫn đồng và nhôm được thể hiện trong bảng sau:

Chỉ số hiệu suất	Dây dẫn đồng	Dây dẫn nhôm
Độ dẫn điện (20 độ)	Cao (58×10⁶ S/m), IACS 100%	Trung bình (37×10⁶ S/m), IACS ~64%
Điện trở suất (20 độ)	Thấp (1,68×10⁻⁸ Ω·m)	Cao hơn (2,82×10⁻⁸ Ω·m)
Độ bền cơ học	Độ bền kéo cao, chống mỏi tốt	Thấp, dễ biến dạng dưới áp lực
Chống ăn mòn	Tốt, không dễ bị oxy hóa	Màng oxit bề mặt kém ảnh hưởng đến hiệu suất
Xử lý & Cài đặt	Độ dẻo tốt, dễ gia công và kết nối	Yêu cầu các quy trình đặc biệt (ví dụ: các khớp nối chuyển tiếp)
Trị giá	Nguồn lực dồi dào, khan hiếm	Tài nguyên ít, dồi dào
Kịch bản ứng dụng	Máy biến áp điện-cao, yêu cầu-hiệu suất cao	Máy biến áp trung thế và hạ thế, các dự án-nhạy cảm về chi phí



(III) Vật liệu cách điện: Rào cản chính cho vận hành an toàn

Trong quá trình vận hành máy biến áp, có sự chênh lệch điện thế lớn giữa mạch điện và mạch từ, giữa mạch điện và các bộ phận kết cấu. Chức năng của vật liệu cách điện là cách ly những khác biệt tiềm ẩn này, ngăn ngừa các sự cố như rò rỉ và đoản mạch, đồng thời đảm bảo thiết bị hoạt động an toàn và ổn định. Vật liệu cách nhiệt cần có hiệu suất cách nhiệt tuyệt vời, khả năng chịu nhiệt độ cao, chống lão hóa và độ bền cơ học. Theo các bộ phận ứng dụng và chức năng, chúng có thể được chia thành ba loại: vật liệu cách điện rắn, vật liệu cách điện lỏng và vật liệu cách điện khí.

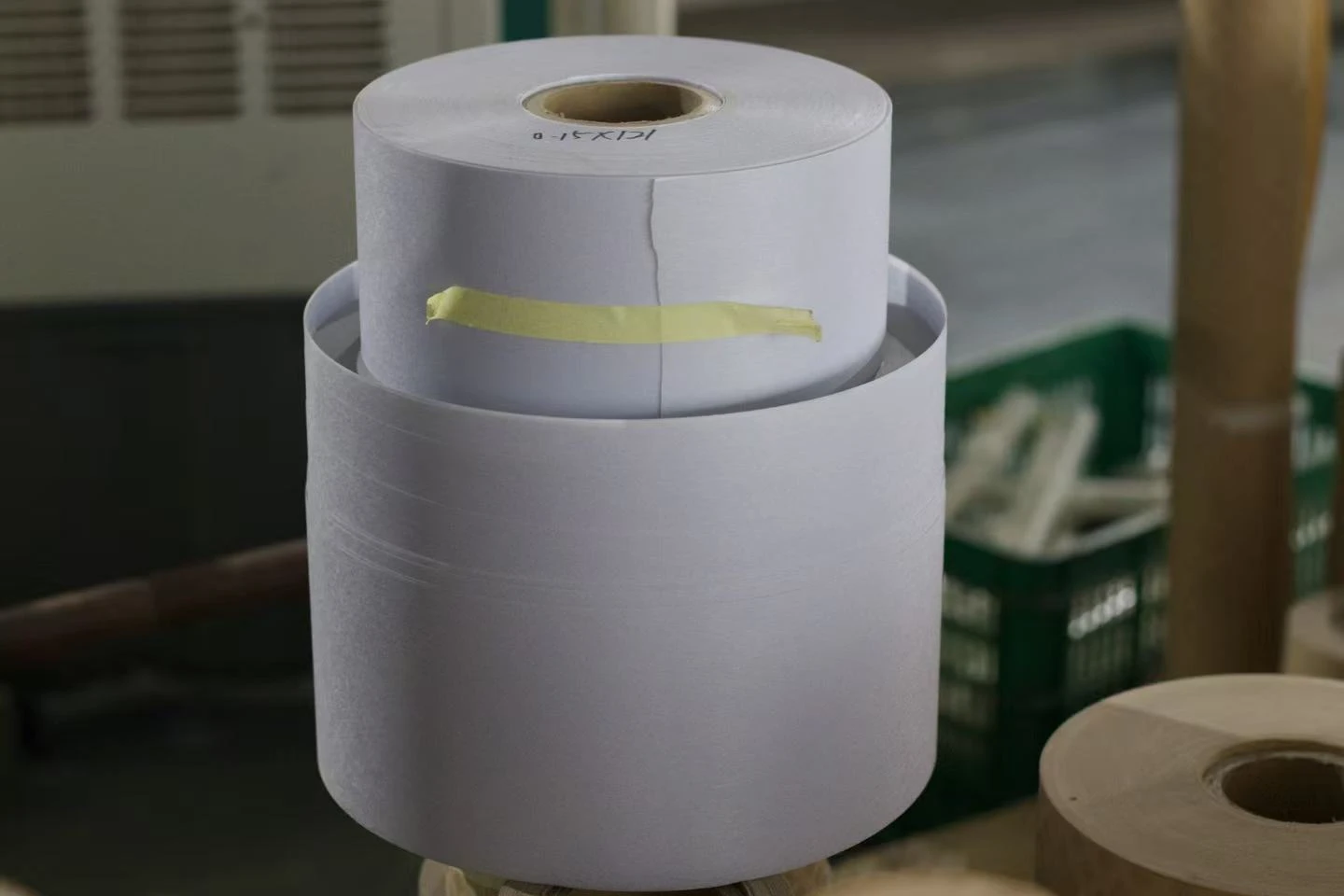

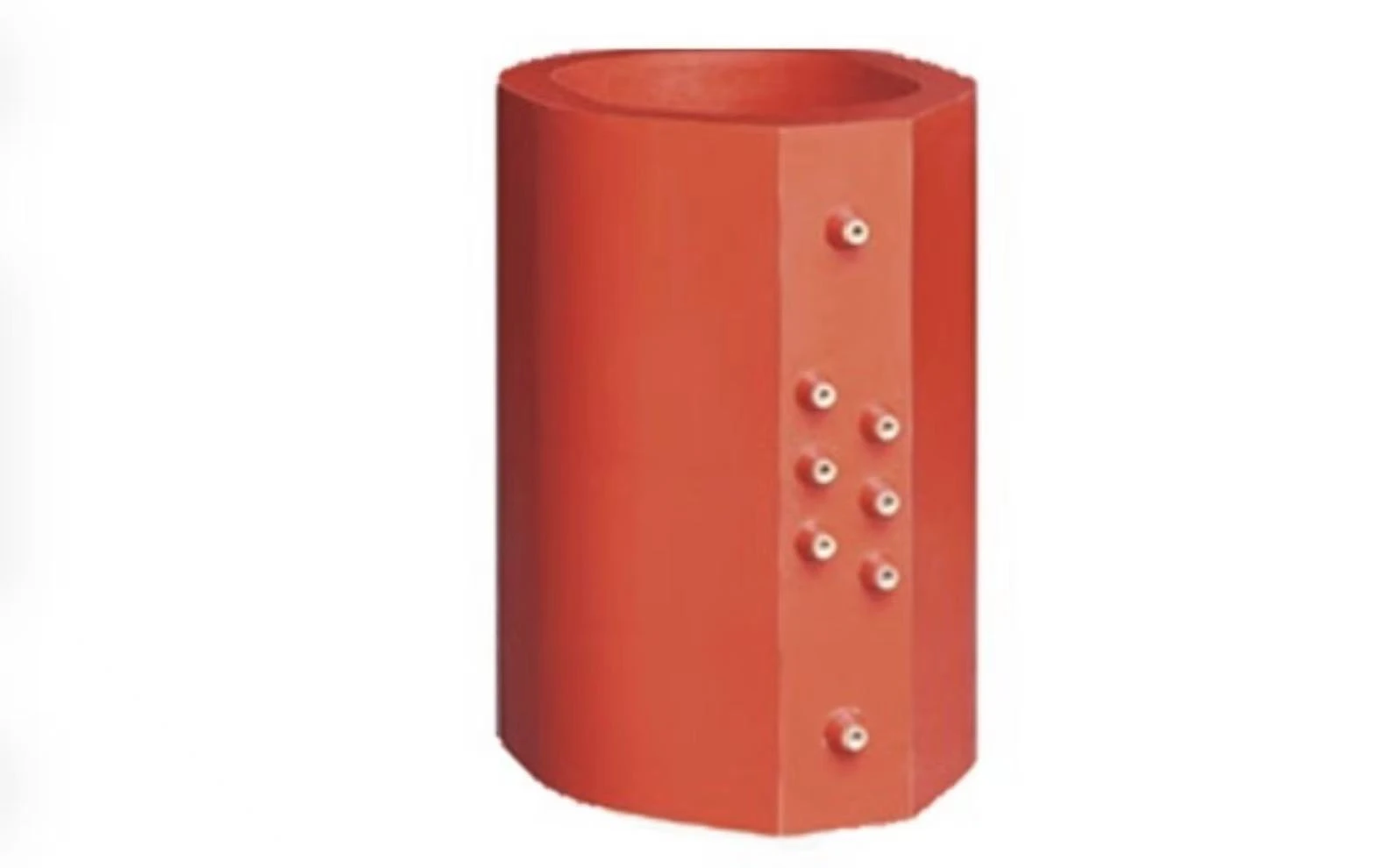

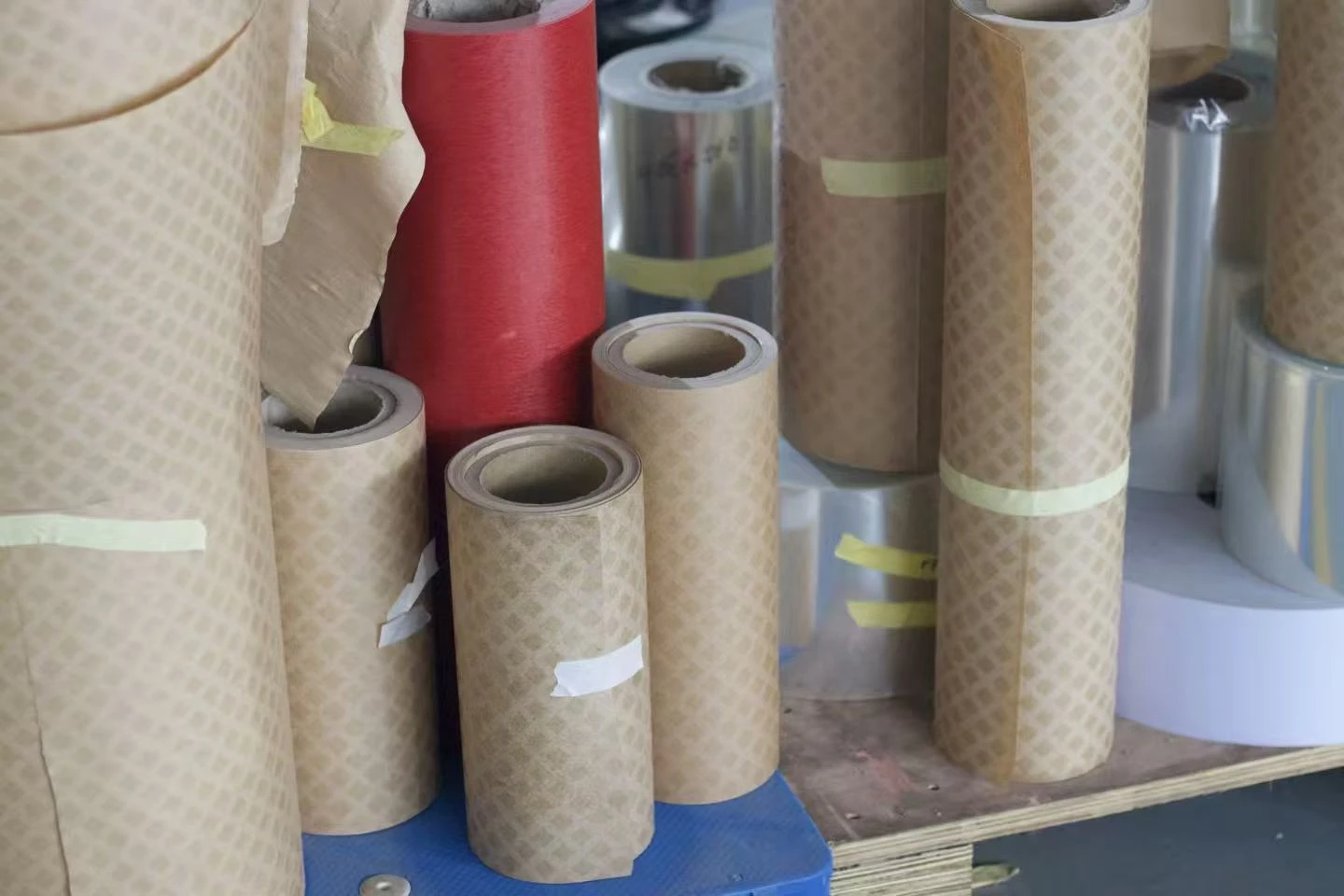

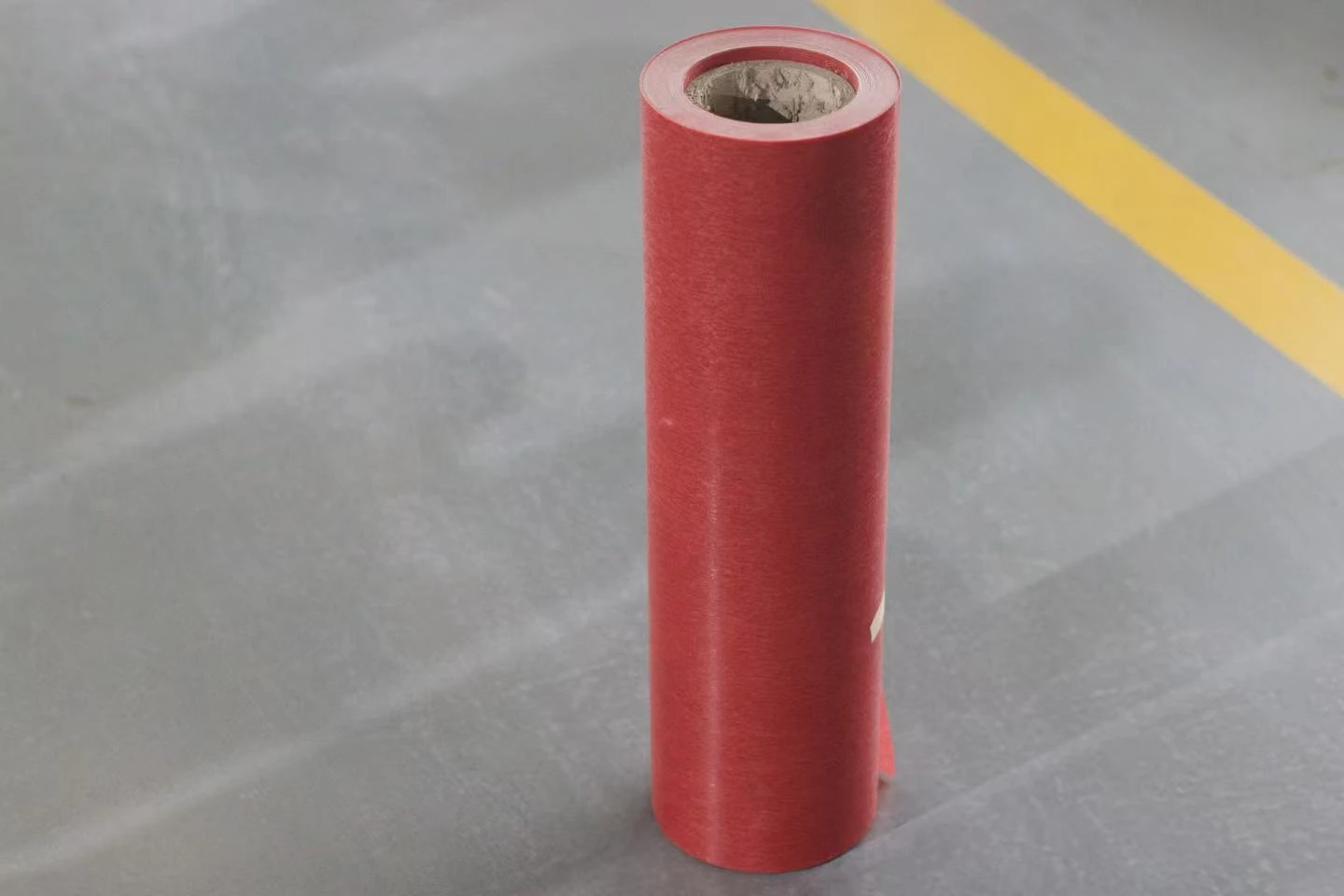

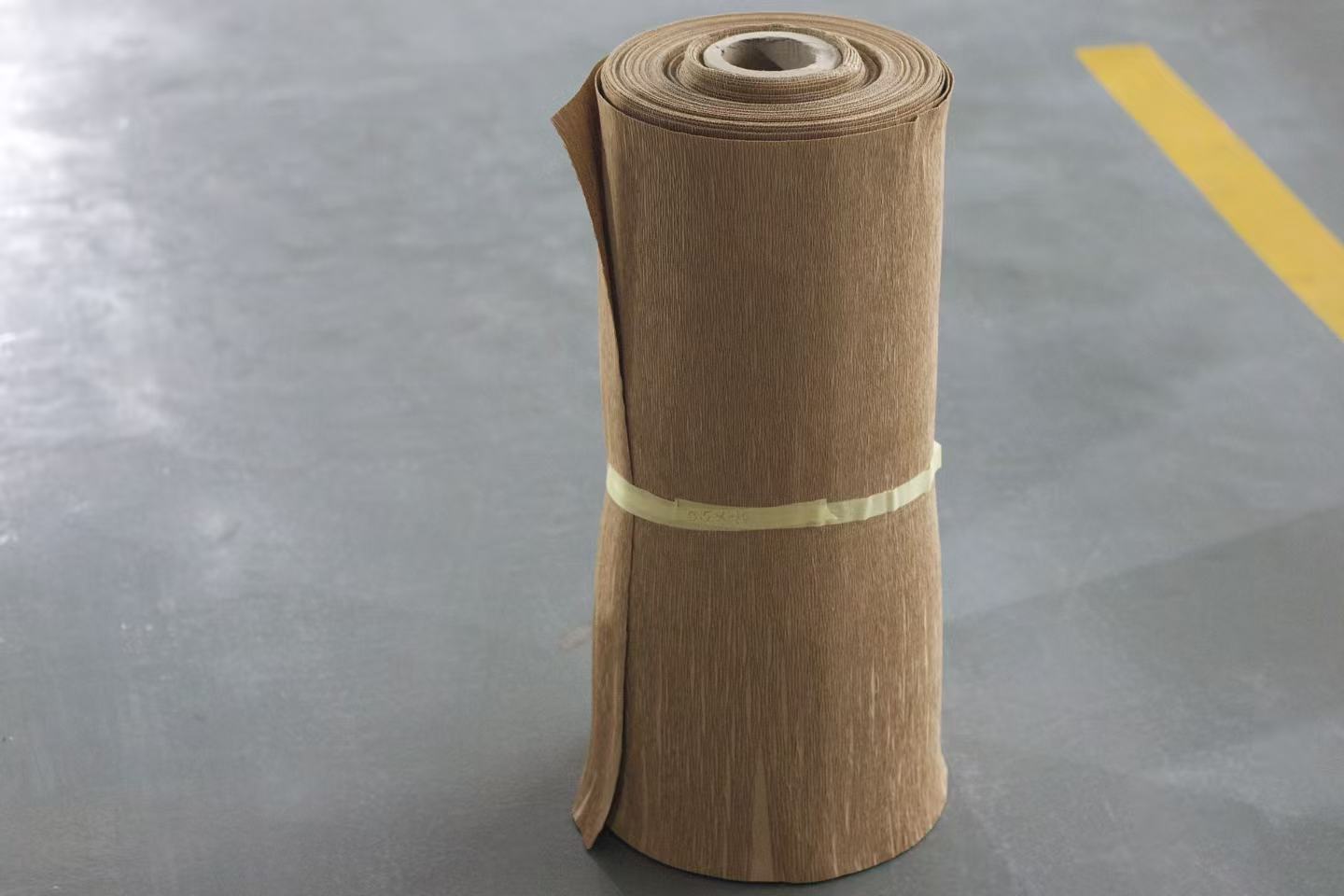

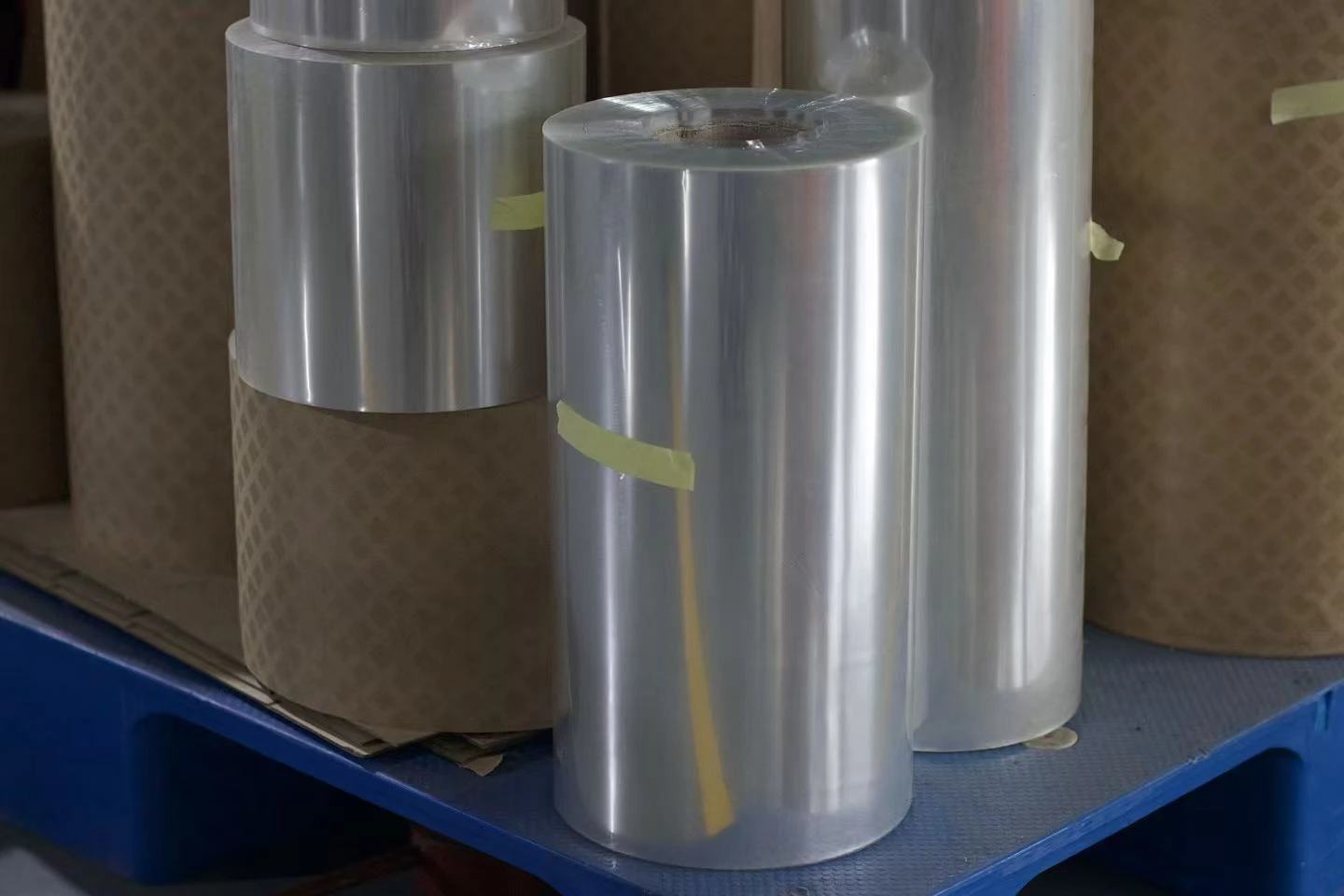

Vật liệu cách điện rắnlà cốt lõi của hệ thống cách điện máy biến áp, có đặc điểm là hình dạng ổn định và hiệu suất cách điện lâu dài. Chúng chủ yếu bao gồm giấy cách điện, bìa cứng cách điện, vecni cách điện, tấm vải thủy tinh epoxy, miếng đệm, vòng góc, v.v. Giấy cách điện và bìa cứng cách điện là những vật liệu cách điện rắn cơ bản nhất, có thể chia thành sợi thực vật (như bột gỗ) và sợi tổng hợp (như sợi aramid) theo nguyên liệu thô. Giấy cách nhiệt sợi thực vật có chi phí thấp và hiệu suất hấp thụ dầu tốt, có thể tạo thành một hệ thống cách nhiệt hiệp đồng với dầu cách điện. Nó thường được sử dụng để cách điện giữa các lớp của cuộn dây và cách ly giữa lõi và cuộn dây; Giấy cách điện bằng sợi tổng hợp (chẳng hạn như giấy Nomex) có ưu điểm là chịu được nhiệt độ cao (nhiệt độ-hoạt động lâu dài lên đến 180 độ ), khả năng chống lão hóa và độ bền cơ học cao, đồng thời phù hợp với các bộ phận cách điện chính của máy biến áp loại-khô hoặc máy biến áp ngâm trong dầu-trong môi trường nhiệt độ{11}}cao. Véc ni cách điện được chia thành vecni cách điện{13}}dầu và vecni cách điện bằng nhựa. Sơn bóng gốc dầu có chi phí thấp nhưng khả năng chịu nhiệt độ kém và chủ yếu được sử dụng cho các máy biến áp điện áp nhỏ và{16}}thấp; vecni nhựa (như vecni nhựa epoxy, vecni polyurethane) có khả năng chịu nhiệt độ và độ bền cách nhiệt cao hơn. Bằng cách ngâm tẩm các cuộn dây, nó có thể lấp đầy các khoảng trống của cuộn dây và quấn dây để tạo thành một lớp cách điện liên tục, điều này không chỉ cải thiện hiệu suất cách điện mà còn tăng cường tính toàn vẹn của cuộn dây và chống rung và mài mòn. Tấm vải thủy tinh Epoxy được làm bằng vải thủy tinh tẩm nhựa epoxy và ép nóng, có độ bền cao, khả năng chịu nhiệt độ cao và đặc tính cách nhiệt tuyệt vời. Nó thường được sử dụng để chế tạo các bộ phận kết cấu cách điện như giá đỡ, vách ngăn và khối đầu cực của máy biến áp; Các miếng đệm và vòng góc hầu hết được làm bằng vật liệu bìa cứng hoặc epoxy, được sử dụng để đỡ bên trong cuộn dây và cách điện của các đầu cuộn dây tương ứng, đảm bảo cấu trúc ổn định của cuộn dây và khoảng cách cách điện vừa đủ.

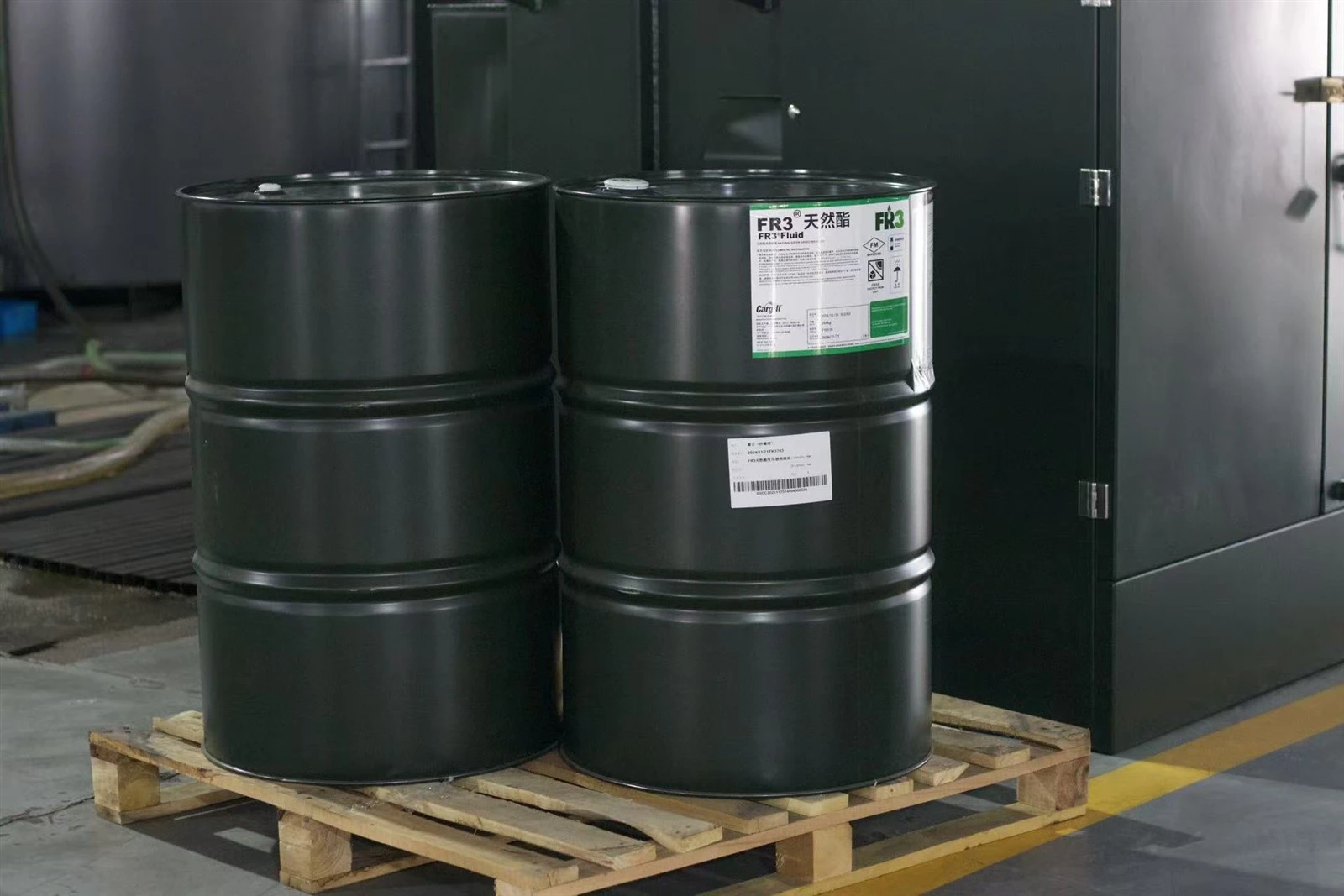

Vật liệu cách điện lỏng, còn được gọi là dầu cách điện, chủ yếu được sử dụng trong máy biến áp-ngắm trong dầu và có ba chức năng cốt lõi: cách điện, làm mát và tắt hồ quang. Chúng có thể cải thiện hiệu quả công suất và tuổi thọ của máy biến áp. Dầu cách điện thường được sử dụng chủ yếu được chia thành ba loại: dầu cách điện khoáng, dầu cách điện tổng hợp và dầu cách điện thực vật. Dầu cách điện gốc khoáng được tinh chế từ dầu mỏ, với các ưu điểm như tính năng cách nhiệt vượt trội (điện áp đánh thủng lên đến 40kV trở lên), hiệu suất tản nhiệt cao, tính lưu động tốt, giá thành thấp. Nó tương thích với các vật liệu cách điện rắn và có thể tẩm hoàn toàn giấy cách điện để tạo thành hệ thống cách nhiệt composite. Đây hiện là vật liệu cách điện bằng chất lỏng được sử dụng rộng rãi nhất trong máy biến áp ngâm trong dầu-trên toàn thế giới. Dầu cách điện tổng hợp là loại dầu cách điện được điều chế bằng phương pháp tổng hợp hóa học, chẳng hạn như dầu polyalphaolefin và dầu silicon. Đặc điểm lớn nhất của nó là điểm chớp cháy cao (thường trên 300 độ), khả năng chống lão hóa mạnh và tính lưu động ở nhiệt độ thấp{11}}tốt. Nó được sử dụng rộng rãi trong các tình huống có yêu cầu phòng cháy cao (chẳng hạn như các tòa nhà cao tầng, trạm biến áp ngầm), nhưng chi phí cao hạn chế khả năng phổ biến trên quy mô lớn. Dầu cách điện thực vật là loại dầu cách điện thân thiện với môi trường được tinh chế từ các loại dầu thực vật như dầu đậu nành, dầu hạt cải. Nó có ưu điểm là khả năng phân hủy sinh học tốt, điểm chớp cháy cao và nguồn tài nguyên tái tạo, phù hợp với xu hướng phát triển bảo vệ môi trường xanh. Tuy nhiên, khả năng chống lão hóa và tính lưu động ở nhiệt độ thấp{18}}của nó vẫn cần được cải thiện và hiện nay nó chủ yếu được áp dụng thí điểm-trong các thiết bị nhỏ như máy biến áp phân phối.

Vật liệu cách nhiệt khícó đặc điểm ít ảnh hưởng bởi môi trường, tản nhiệt đồng đều và không có nguy cơ rò rỉ. Chúng chủ yếu được sử dụng để cách điện phụ của máy biến áp cách điện bằng khí (GIT) và máy biến áp loại khô. Các loại khí thường được sử dụng bao gồm lưu huỳnh hexafluoride (SF₆), nitơ (N₂) và không khí khô. Lưu huỳnh hexafluoride là một trong những vật liệu cách nhiệt bằng khí có hiệu suất cách nhiệt tốt nhất hiện nay. Cường độ trường phân hủy của nó gấp hơn ba lần so với không khí và có hiệu suất dập tắt hồ quang-tuyệt vời, tính chất hóa học ổn định và không dễ bị lão hóa. Do đó, nó được sử dụng rộng rãi trong các máy biến áp-cách điện bằng khí và thiết bị đóng cắt cách điện-bằng khí. Tuy nhiên, lưu huỳnh hexafluoride là một loại khí nhà kính mạnh có tiềm năng làm nóng lên toàn cầu (GWP) cực kỳ cao và thời gian lưu giữ lâu trong khí quyển. Với các quy định bảo vệ môi trường ngày càng nghiêm ngặt, việc áp dụng nó ngày càng bị hạn chế. Hiện nay, công nghệ tái chế chủ yếu được sử dụng để giảm lượng khí thải. Nitơ, như một loại khí trơ, có ưu điểm là nguồn rộng, chi phí thấp, bảo vệ môi trường và không gây ô nhiễm. Mặc dù hiệu suất cách nhiệt của nó thấp hơn so với lưu huỳnh hexafluoride nhưng nó có thể đáp ứng các yêu cầu cách điện của máy biến áp bằng cách tăng áp suất khí (thường là 0,3{17}}0,5MPa). Nó thường được sử dụng để bảo vệ-đầy nitơ cho máy biến áp loại khô{19}}và khí thay thế cho máy biến áp cách điện bằng khí-. Không khí khô là không khí được hút ẩm, có tính năng cách nhiệt tương tự nitơ và giá thành thấp hơn. Nó chủ yếu được sử dụng để cách nhiệt và làm mát máy biến áp loại khô nhỏ, nhưng hiệu suất cách nhiệt của nó bị ảnh hưởng lớn bởi độ ẩm, do đó hàm lượng nước phải được kiểm soát chặt chẽ.

Việc so sánh các đặc tính chính của các vật liệu cách điện khác nhau được thể hiện trong bảng sau:

Loại cách nhiệt	Vật liệu cụ thể	Đặc điểm chính	Kịch bản ứng dụng
Cách nhiệt rắn	Giấy cách điện (thực vật/sợi tổng hợp), vecni cách điện, tấm vải thủy tinh epoxy	Hình dạng ổn định, cách nhiệt-lâu dài, mức chịu nhiệt độ khác nhau	Cách điện cuộn dây, bộ phận cách nhiệt kết cấu
Cách nhiệt lỏng	Dầu cách điện gốc khoáng, dầu cách điện tổng hợp, dầu cách điện thực vật	Cách nhiệt + làm mát + dập tắt hồ quang, tính lưu động tốt	Máy biến áp ngâm dầu-, thiết bị công suất cao-
Cách nhiệt khí	Lưu huỳnh hexafluoride (SF₆), nitơ (N₂), không khí khô	Không có nguy cơ rò rỉ, tản nhiệt đồng đều	Máy biến áp cách điện bằng khí, máy biến áp loại khô



(IV) Vật liệu kết cấu và phụ kiện: Những đảm bảo quan trọng về hỗ trợ và bảo vệ

Vật liệu kết cấu và phụ kiện là những thành phần quan trọng của máy biến áp có tác dụng hỗ trợ cơ học, gia cố kết cấu, giám sát hiệu suất và bảo vệ an toàn. Thiết kế và lựa chọn vật liệu của chúng ảnh hưởng trực tiếp đến độ ổn định cơ học, độ tin cậy vận hành và tuổi thọ của máy biến áp.

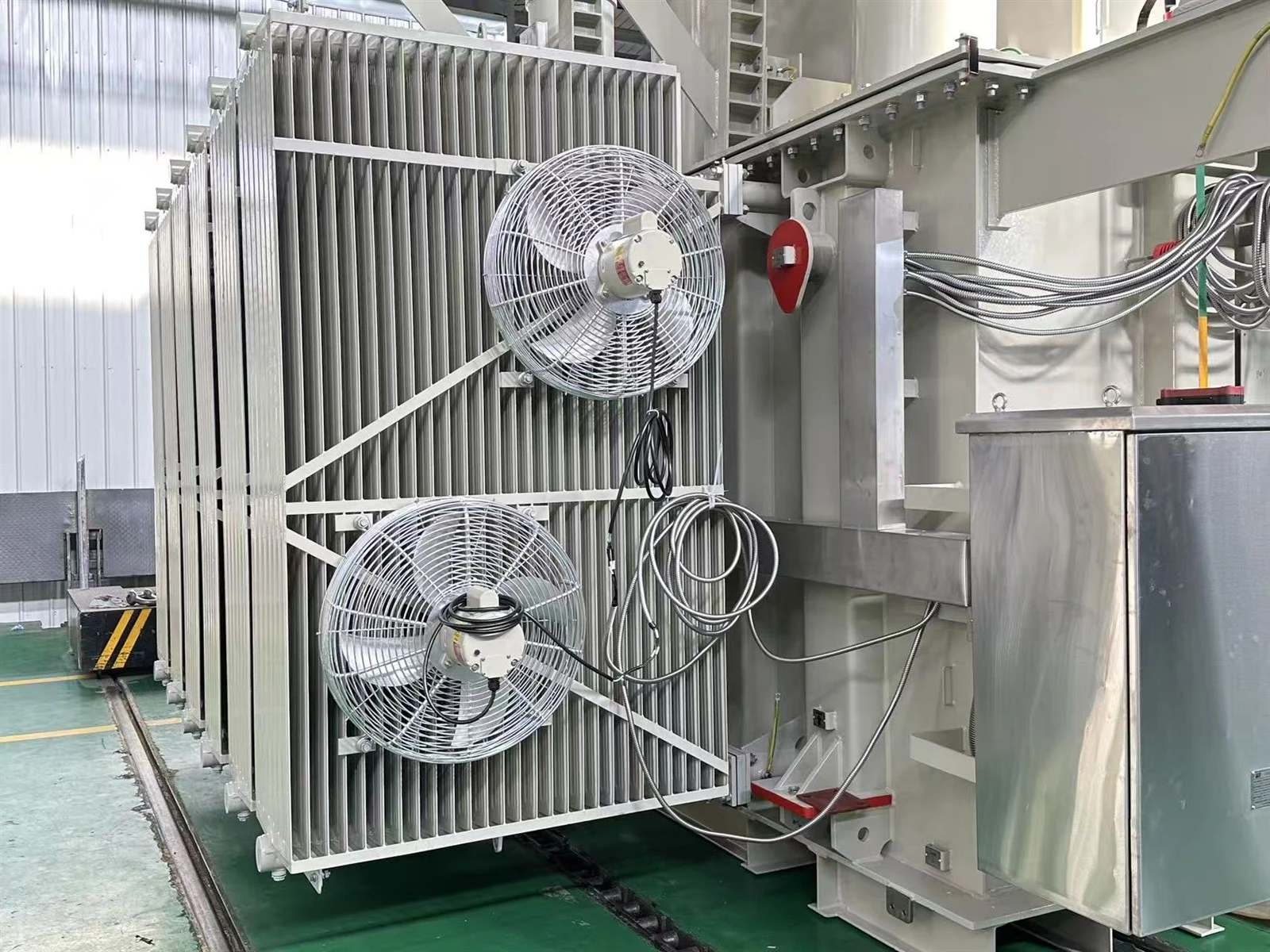

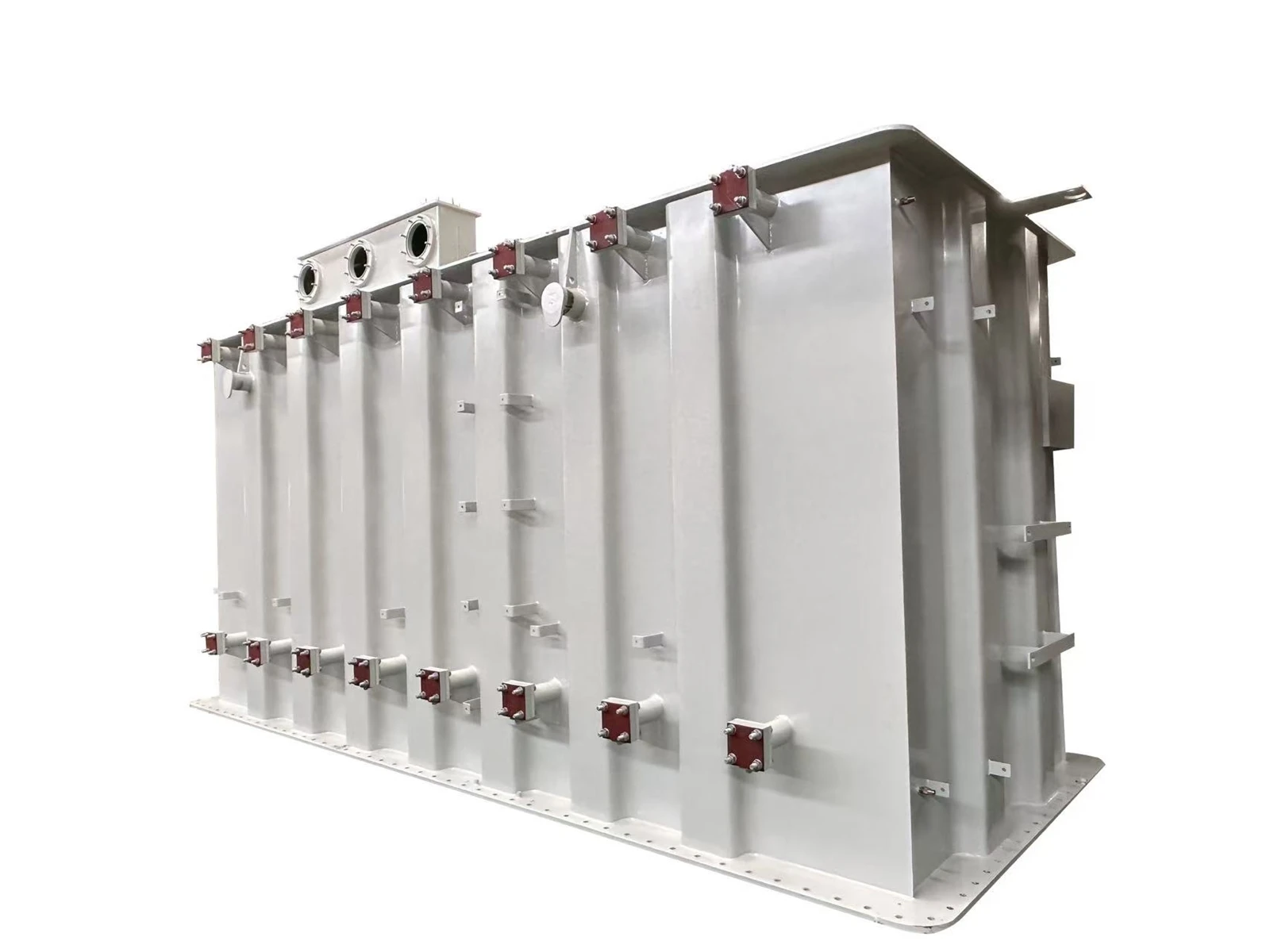

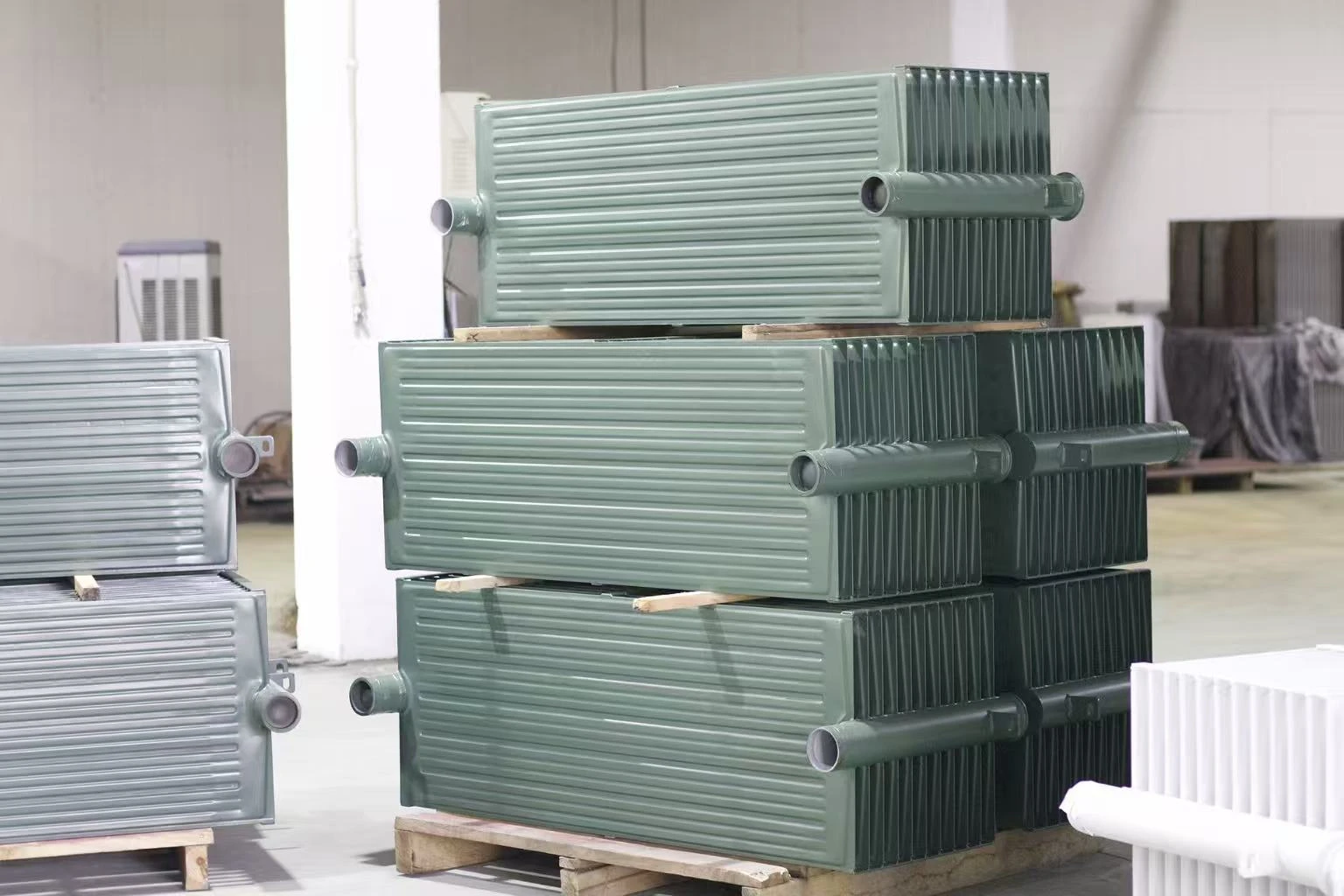

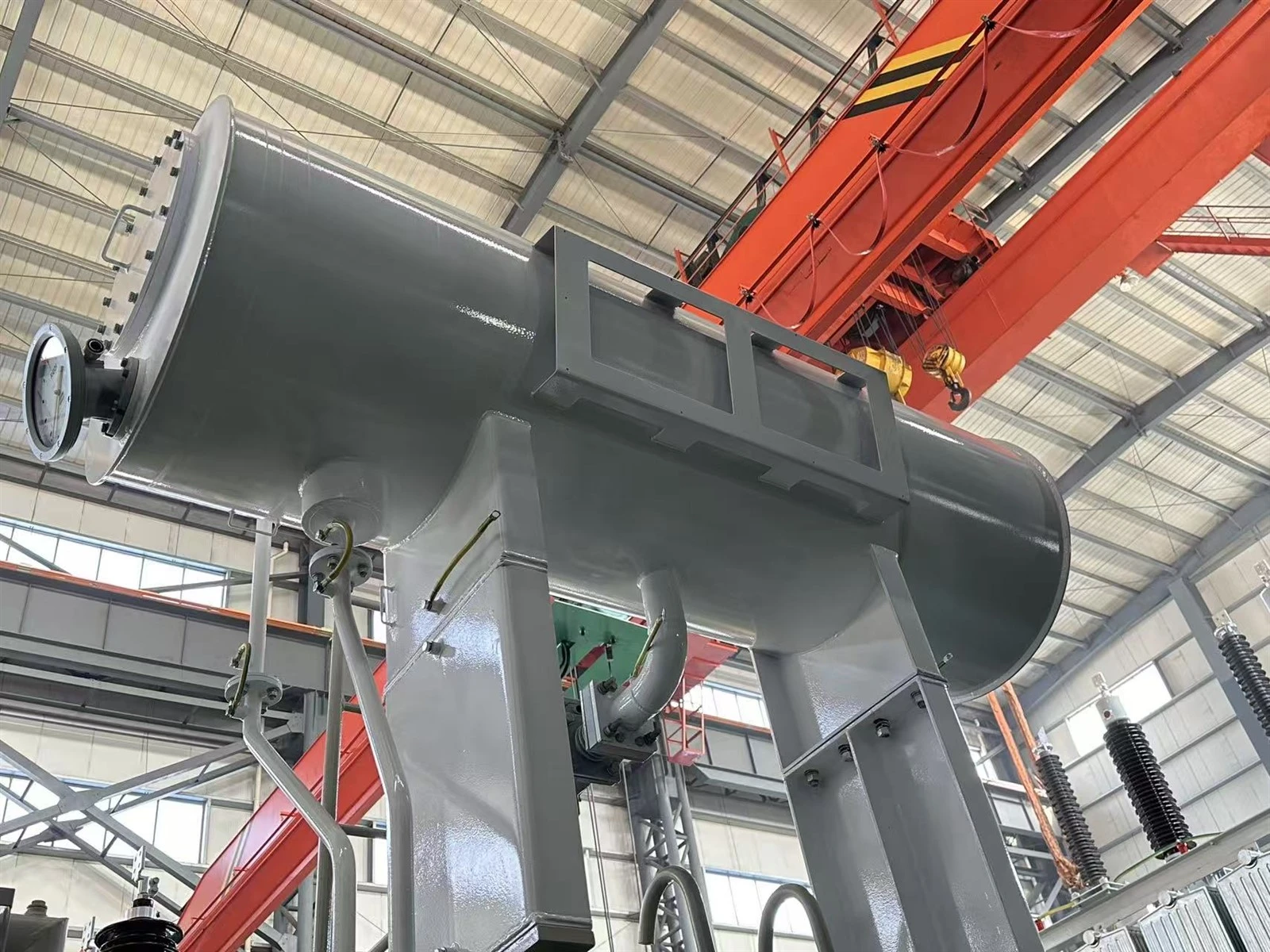

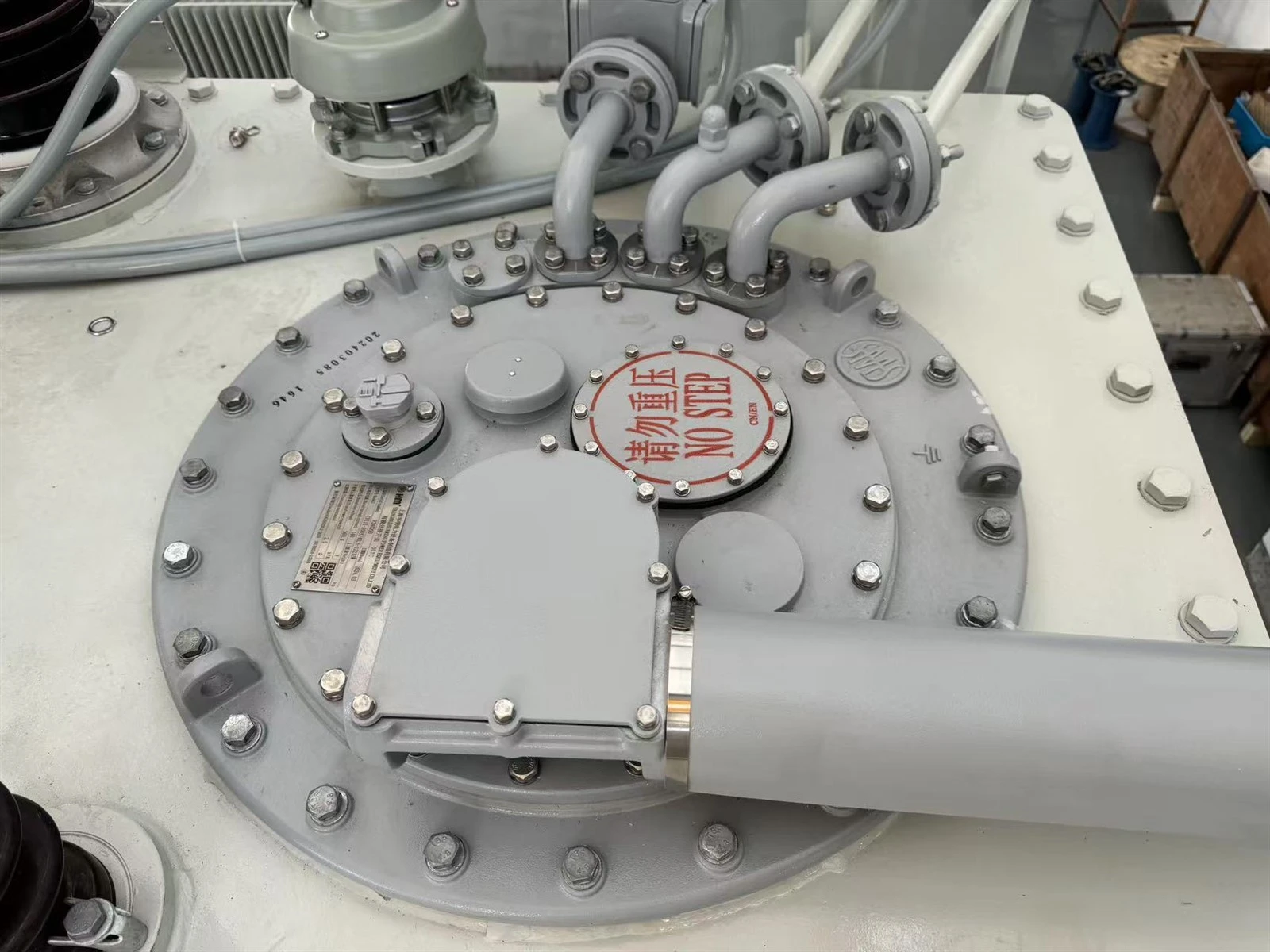

Vật liệu kết cấu chủ yếu đảm nhận các chức năng hỗ trợ máy biến áp, gia cố mạch từ và mạch điện cũng như đóng gói chất lỏng cách điện. Các bộ phận lõi bao gồm kẹp, thùng dầu, bộ tản nhiệt, bình bảo quản dầu… Kẹp thường được làm bằng thép, dùng để cố định lõi và cuộn dây, đảm bảo sự ổn định của mạch từ và cấu trúc mạch điện và chống rung, dịch chuyển của máy biến áp do lực điện từ trong quá trình vận hành; thùng dầu là thành phần bọc lõi của máy biến áp ngâm dầu-, được hàn bằng các tấm thép, dùng để chứa dầu cách điện và kết cấu chính của máy biến áp, đồng thời đóng vai trò bịt kín, chống ăn mòn và bảo vệ cơ khí; bộ tản nhiệt được chia thành nhiều loại như loại dạng vây và dạng ống, giúp truyền nhiệt do máy biến áp tạo ra trong quá trình vận hành vào không khí bằng cách tăng diện tích tản nhiệt để làm mát thiết bị; bình bảo quản dầu được nối với đỉnh thùng dầu, dùng để bù cho sự giãn nở thể tích và co lại của dầu cách điện do thay đổi nhiệt độ, đồng thời giảm diện tích tiếp xúc giữa dầu cách điện và không khí để làm chậm quá trình lão hóa dầu.

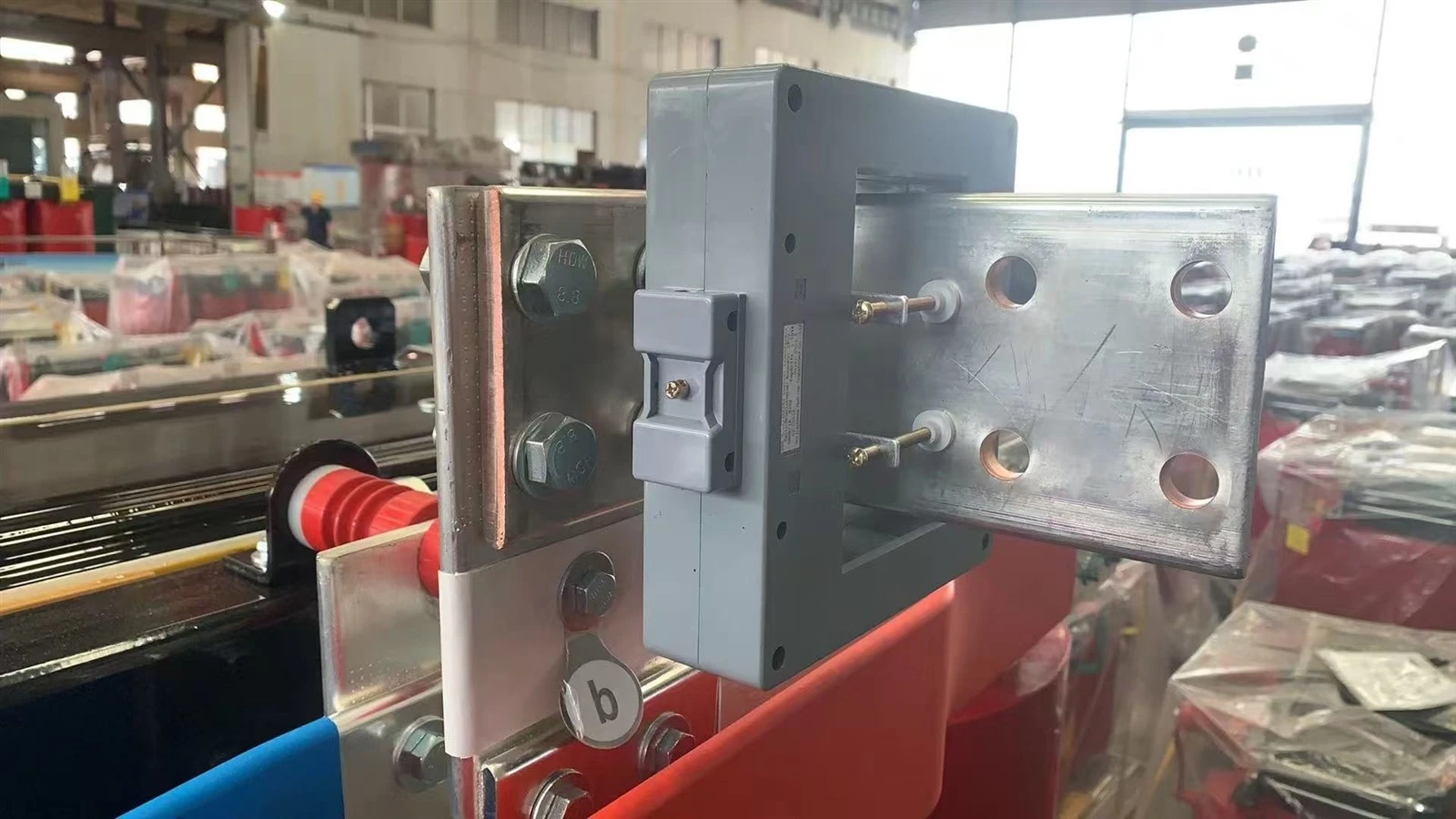

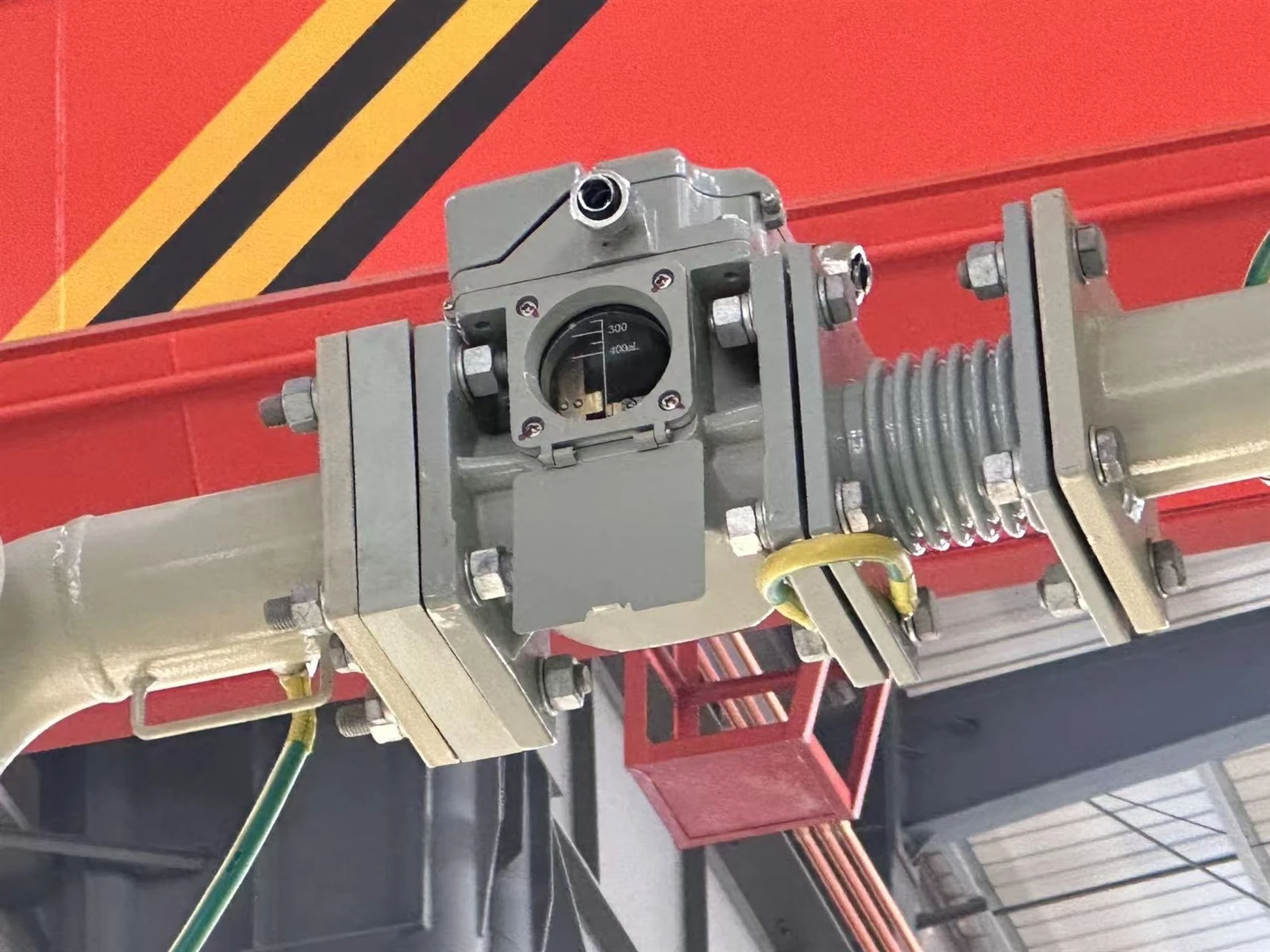

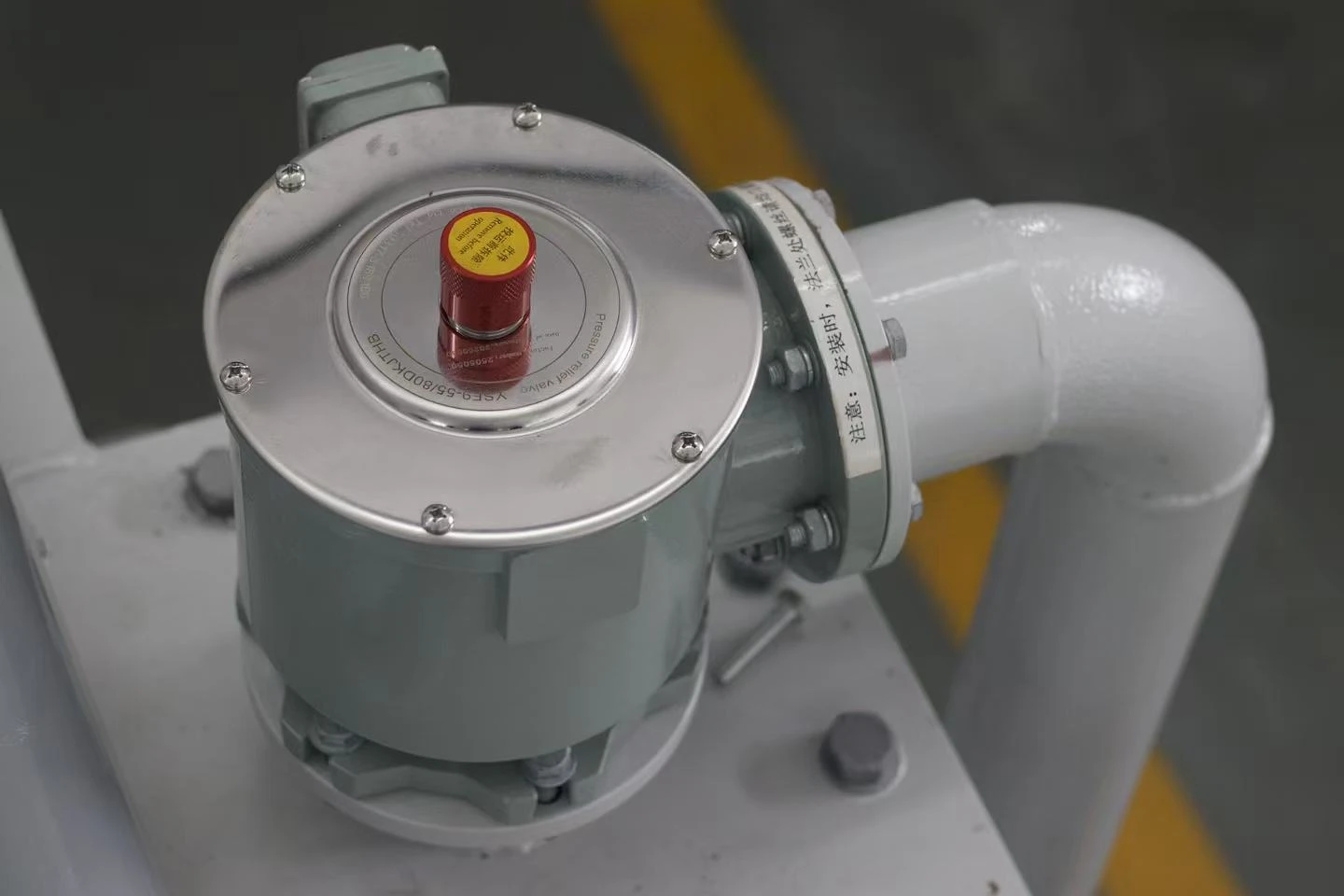

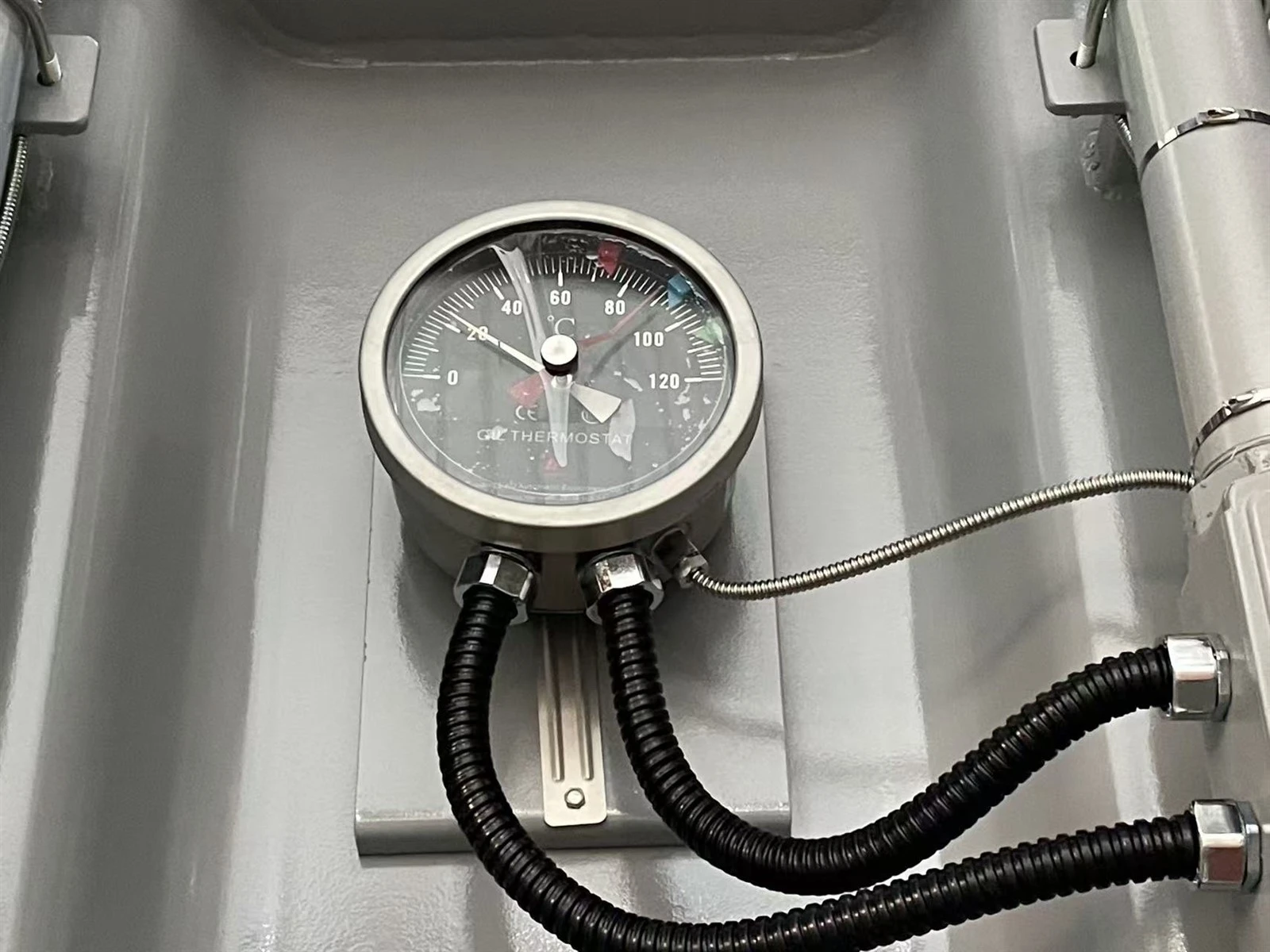

Các phụ kiện của máy biến áp khác nhau tùy theo loại máy biến áp (loại khô hoặc loại ngâm trong dầu) và chủ yếu thực hiện chức năng bảo vệ và giám sát hiệu suất. Các phụ kiện lõi của máy biến áp loại khô-bao gồm bộ điều khiển nhiệt độ, quạt, máy biến áp đo lường, v.v.: bộ điều khiển nhiệt độ được sử dụng để theo dõi nhiệt độ của cuộn dây và lõi trong thời gian thực và phát ra tín hiệu cảnh báo khi nhiệt độ vượt quá ngưỡng; quạt được liên kết với bộ điều khiển nhiệt độ và tự động khởi động khi nhiệt độ tăng để tăng cường hiệu quả tản nhiệt; máy biến áp đo lường được sử dụng để đo điện áp và dòng điện của máy biến áp và cung cấp dữ liệu hỗ trợ cho việc đo lường và bảo vệ hệ thống điện. Ngoài bộ điều khiển nhiệt độ, các phụ kiện của máy biến áp nhúng-dầu còn bao gồm rơle khí, van giảm áp, bộ chuyển đổi vòi, v.v.: rơle khí là bộ phận bảo vệ cốt lõi của máy biến áp ngâm dầu-. Khi bên trong máy biến áp xảy ra sự cố sinh khí hoặc tốc độ dòng dầu cách điện không bình thường, nó sẽ phát tín hiệu cảnh báo kịp thời hoặc cắt nguồn điện; van giảm áp dùng để tự động xả áp khi áp suất bên trong thùng dầu tăng lên đến một giá trị nhất định do có sự cố nhằm ngăn ngừa nổ thùng dầu; bộ đổi vòi được sử dụng để điều chỉnh số vòng dây của máy biến áp nhằm thực hiện việc điều chỉnh điện áp đầu ra để thích ứng với sự biến động của điện áp lưới điện.

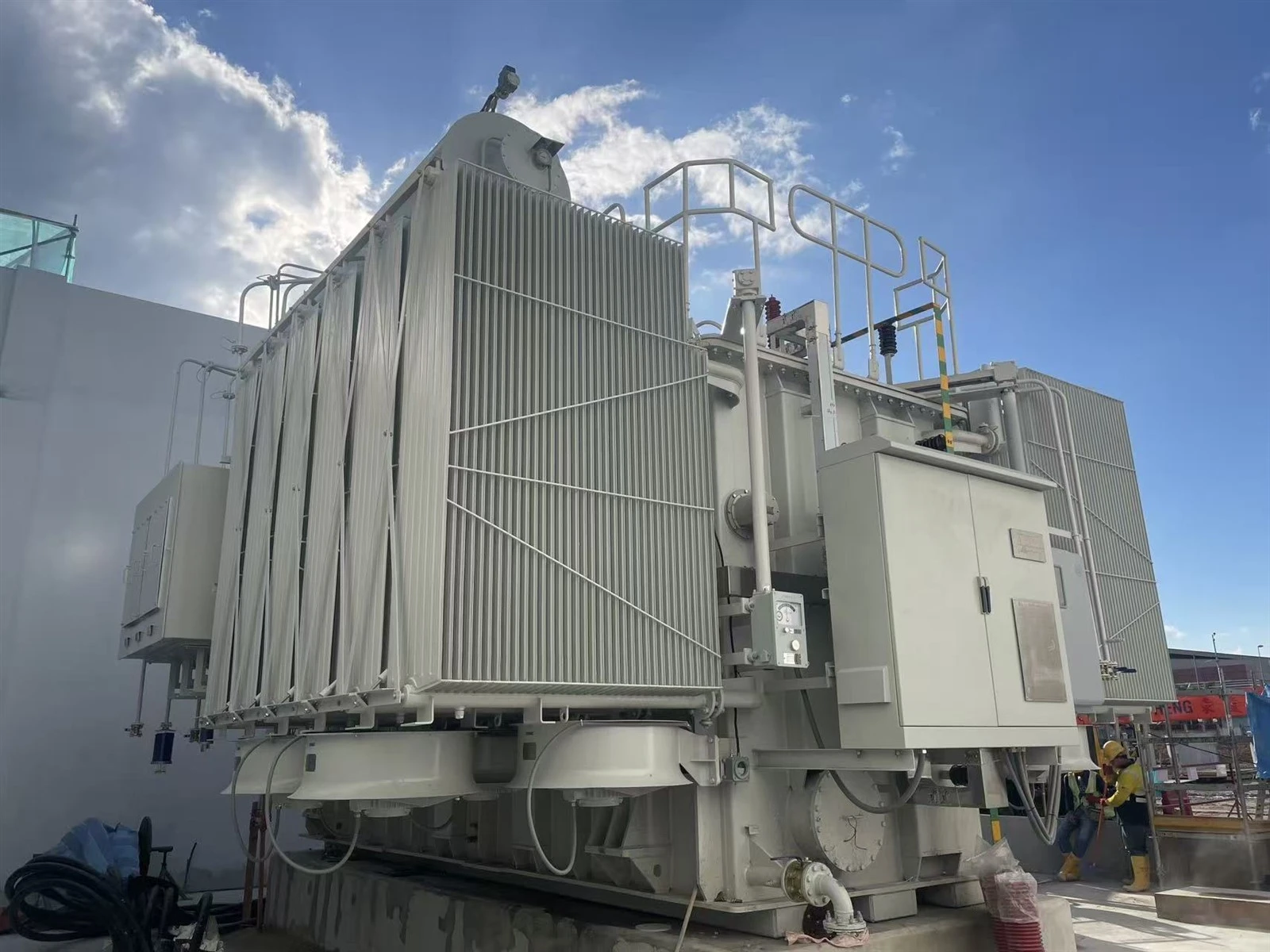

Cấu trúc chính của máy biến áp là sự kết hợp hữu cơ của nhiều vật liệu khác nhau, tạo thành một hệ thống hiệp lực tích hợp "cấu trúc mạch từ - mạch - cách điện -". Lõi, giống như lõi của mạch từ, được cố định trên thùng dầu (máy biến áp{4}}ngâm dầu) hoặc giá đỡ (máy biến áp loại-khô) thông qua các kẹp. Các cuộn dây được quấn trên các cột lõi, tạo thành bộ phận lõi của cảm ứng điện từ; vật liệu cách điện rắn được sử dụng để cách ly giữa cuộn dây và lõi, giữa cuộn dây và cuộn dây. Trong máy biến áp ngâm trong dầu-, dầu cách điện sẽ lấp đầy các khoảng trống giữa các bộ phận khác nhau để đạt được khả năng cách nhiệt và làm mát cùng một lúc; các bộ phận kết cấu như thùng dầu và kẹp cung cấp sự hỗ trợ cơ học cho các bộ phận cốt lõi và các phụ kiện-giám sát trạng thái hoạt động của thiết bị theo thời gian thực và khởi động cơ chế bảo vệ trong trường hợp có lỗi.

Thiết kế cấu trúc này không chỉ đảm bảo thực hiện hiệu quả cảm ứng điện từ mà còn đảm bảo an toàn vận hành thông qua hệ thống cách nhiệt và các phụ kiện bảo vệ. Đồng thời, với sự hỗ trợ của vật liệu kết cấu và vai trò của các bộ phận tản nhiệt, tuổi thọ của thiết bị được kéo dài. Trong các tình huống ứng dụng khác nhau, cấu trúc của máy biến áp sẽ được điều chỉnh có chủ đích. Ví dụ: máy biến áp loại-khô loại bỏ thùng dầu và dầu cách điện, sử dụng hệ thống làm mát không khí và cách nhiệt rắn, đồng thời phù hợp với nội thất của các tòa nhà có yêu cầu chống cháy cao; máy biến áp ngâm trong dầu-với hiệu suất tản nhiệt tuyệt vời, phù hợp với các kịch bản truyền tải điện quy mô lớn-ngoài trời.











Việc lựa chọn vật liệu và thiết kế kết cấu của thân chính máy biến áp là nền tảng để nó thực hiện các chức năng cốt lõi. Tính thấm từ cao của vật liệu mạch từ, điện trở thấp của vật liệu mạch, khả năng cách ly mạnh của vật liệu cách điện cũng như vai trò hỗ trợ và bảo vệ của vật liệu kết cấu và phụ kiện cùng nhau tạo nên một thiết bị chuyển đổi năng lượng hiệu quả, an toàn và đáng tin cậy. Với sự cải tiến liên tục các yêu cầu của hệ thống điện về hiệu quả sử dụng năng lượng và độ tin cậy, vật liệu máy biến áp cũng đang phát triển theo hướng-tiết kiệm năng lượng hơn và bền bỉ hơn. Ví dụ, việc ứng dụng lõi hợp kim vô định hình và vật liệu cách điện composite mới đang dần được phổ biến. Thiết kế kết cấu ngày càng thông minh hơn. Bằng cách tích hợp công nghệ cảm biến và công nghệ Internet of Things, việc giám sát chính xác và vận hành thông minh cũng như duy trì trạng thái vận hành máy biến áp được thực hiện. Sự hiểu biết sâu-về vật liệu và cấu trúc của thân chính máy biến áp có ý nghĩa định hướng to lớn cho việc thiết kế, chế tạo, vận hành, bảo trì và nâng cấp thiết bị, đồng thời cũng mang lại sự đảm bảo chắc chắn để đảm bảo hệ thống điện vận hành ổn định.
