Máy biến áp khô 3 pha 630 kVA-6,6/0,55 kV|Nam Phi 2025

01 Tổng hợp

1.1 Bối cảnh dự án

Máy biến áp loại khô đúc nhựa 630 kVA được giao cho Nam Phi vào năm 2024; công suất định mức của máy biến áp là 630 kVA. Điện áp cao của máy biến áp loại khô này là 6,6 kV và điện áp thấp là 0,55 kV. Máy biến áp loại khô điện áp cao này được trang bị bộ đổi nấc không tải, phạm vi nấc điều chỉnh là ±2*2,5% ở phía sơ cấp. Chất làm mát là KNAF, chúng tạo thành nhóm vectơ Dyn11.

Máy biến áp loại khô{0}}đúc bằng nhựa dẫn đầu trong thiết kế máy biến áp, mang lại sự kết hợp tối ưu giữa hiệu suất điện và cơ khí. Cấu trúc bền bỉ của chúng đạt được nhờ bọc các cuộn dây bằng nhựa epoxy, mang lại độ bền cơ học và độ an toàn chưa từng có, cần thiết để đáp ứng các mục tiêu về môi trường và bền vững.

Được thiết kế cho những môi trường khắc nghiệt, những máy biến áp{{0}thân thiện với môi trường này có thiết kế-bảo trì thấp, không cần dầu- giúp giảm chi phí vận hành. Chất cách nhiệt-chống cháy, tự{5}}chữa cháy của chúng đảm bảo các tiêu chuẩn an toàn cao, đồng thời thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt có giá trị.

Bằng cách sử dụng vật liệu cách nhiệt-chất lượng cao và cấu trúc cuộn dây chắc chắn, máy biến áp loại khô{1}}đúc bằng nhựa của chúng tôi mang lại độ tin cậy và độ bền tuyệt vời. Hãy chọn máy biến áp của chúng tôi để có các giải pháp năng lượng hiệu quả, an toàn và bền vững, mang lại cho bạn lợi thế cạnh tranh trong các hệ thống điện hiện đại.

1.2 Thông số kỹ thuật

Thông số kỹ thuật và bảng dữ liệu máy biến áp loại khô đúc nhựa 630 kVA

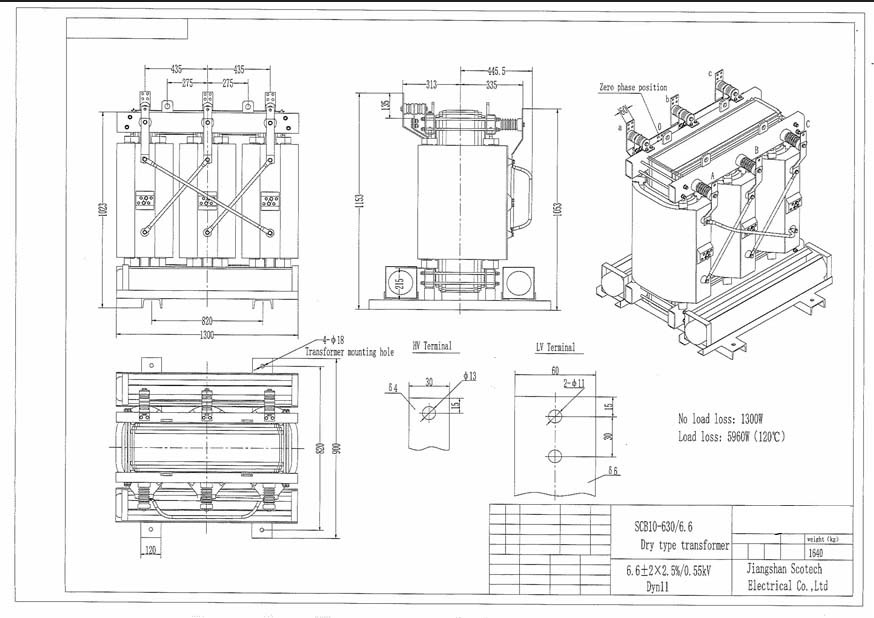

1.3 Bản vẽ

Bản vẽ và kích thước máy biến áp loại khô đúc nhựa 630 kVA.

02 Sản xuất

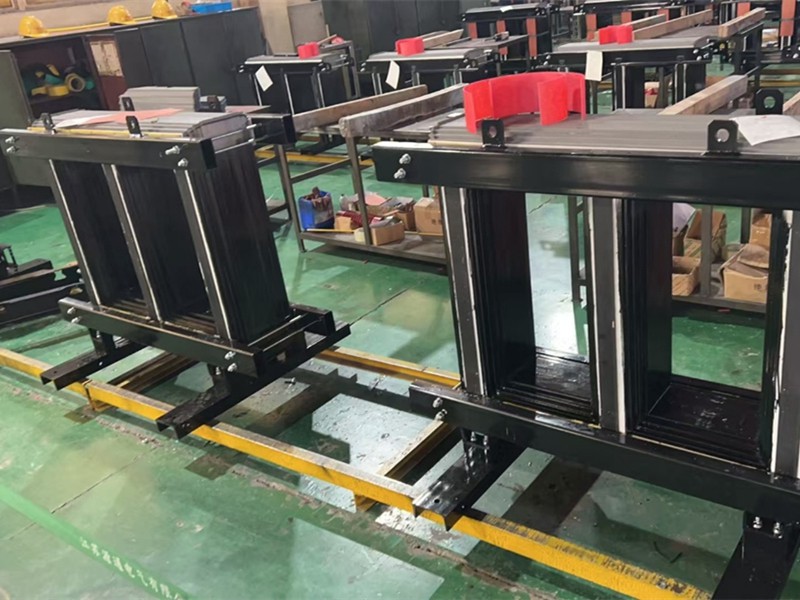

2.1 Cốt lõi

Lõi máy biến áp được chế tạo từ thép silicon định hướng dạng hạt-cán-chất lượng cao,-có các khớp nối bậc-để giảm tổn thất năng lượng. Nó có ba chân được sắp xếp trong một mặt phẳng duy nhất và được kết nối với nhau bằng một chiếc ách chắc chắn. Mỗi chân có hình tròn và đan xen với các chốt, trong khi lõi được giảm nhẹ một góc 45 độ để giảm thiểu tiếng ồn và tổn hao. Nó được cách nhiệt và bảo vệ khỏi sự ăn mòn bằng lớp phủ nhựa.

Khung bao gồm các rãnh thép trên và dưới giữ lõi và cuộn dây với nhau, đồng thời tất cả các bộ phận bằng thép được phủ sơn epoxy chống ăn mòn-để nâng cao độ bền. Thiết kế này đảm bảo hoạt động hiệu quả và độ tin cậy trong các điều kiện khác nhau.

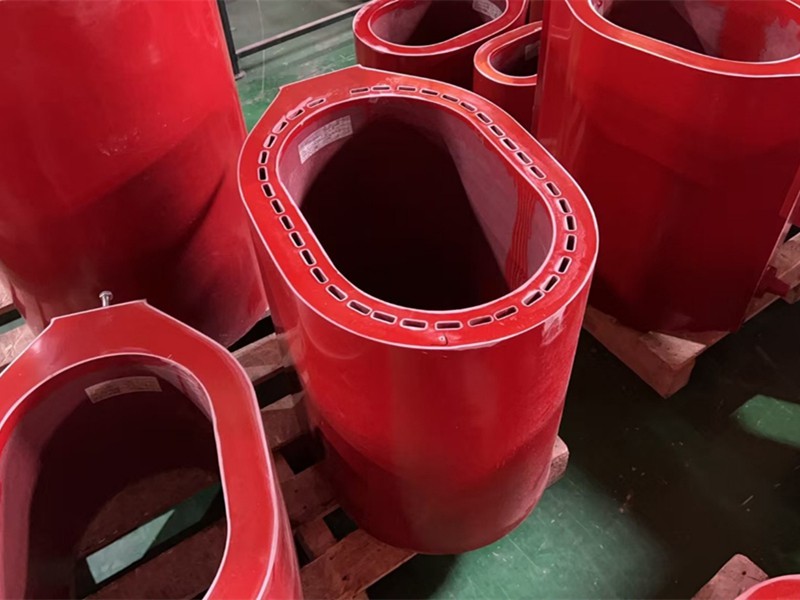

2.2 Cuộn dây

Cấu trúc cuộn dây có các dây dẫn cách điện cao cấp-được sắp xếp thành nhiều phần và nhiều lớp để giảm điện áp tối đa nhất thời. Cuộn dây điện áp cao{2}}được đúc trong khuôn chân không bằng quy trình điều khiển-máy tính tiên tiến, đảm bảo không có khoảng trống trong cuộn dây.

Các cuộn dây được gia cố thêm bằng sợi thủy tinh để tăng cường độ bền cơ học. Sau khi lắp ráp, tất cả các cuộn dây điện áp cao- đều trải qua thử nghiệm phóng điện cục bộ để xác minh các điều kiện-không có khoảng trống và đảm bảo hiệu suất-chất lượng cao. Thiết kế tỉ mỉ này đảm bảo độ bền và độ tin cậy trong môi trường đòi hỏi khắt khe.

2.3 Lắp ráp cuối cùng

Lắp đặt cuộn dây: Các cuộn dây đúc bằng nhựa-đã được thử nghiệm được đặt cẩn thận bên trong khung máy biến áp, đảm bảo căn chỉnh chính xác.

Tích hợp cốt lõi: Các cuộn dây được gắn chắc chắn vào lõi để giảm thiểu ứng suất và đảm bảo độ ổn định.

Kết nối điện: Các kết nối điện được thiết lập chính xác, liên kết các cuộn dây với các đầu cực của máy biến áp và đảm bảo tích hợp thích hợp với hệ thống điện.

Đổ nhựa: Nhựa epoxy chất lượng cao-được đổ lên trên bộ phận lắp ráp, giúp bảo vệ khỏi độ ẩm và tăng cường cách nhiệt.

Quá trình bảo dưỡng: Máy biến áp được xử lý để làm cứng nhựa, đảm bảo các tính chất cơ và điện như mong muốn.

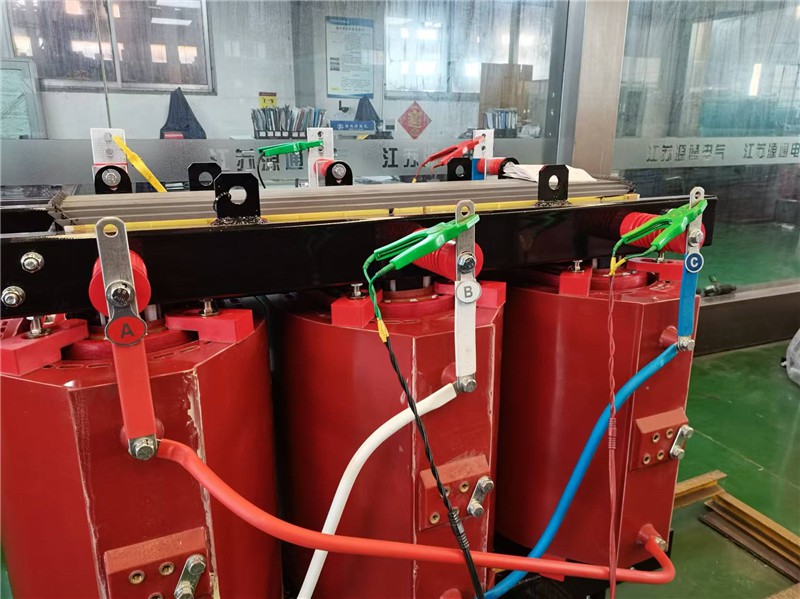

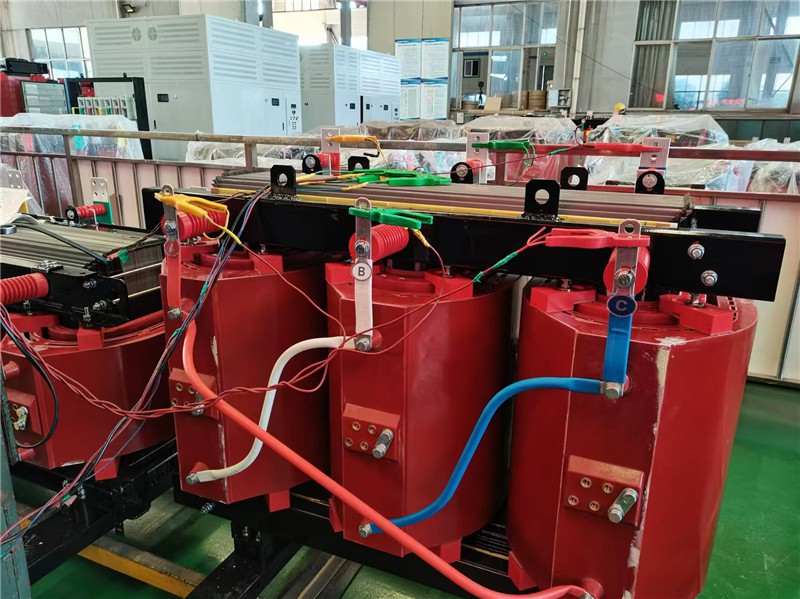

03 Kiểm tra

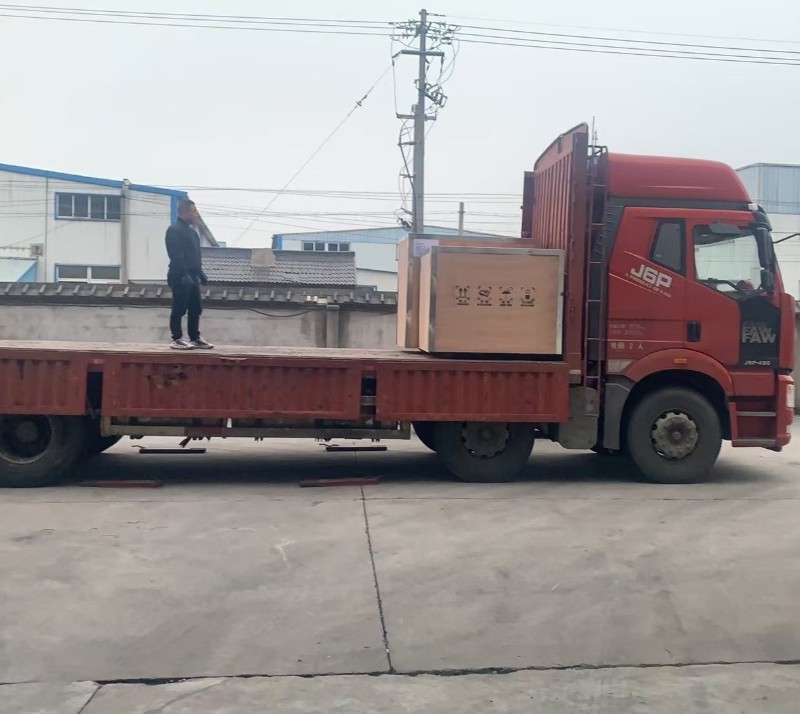

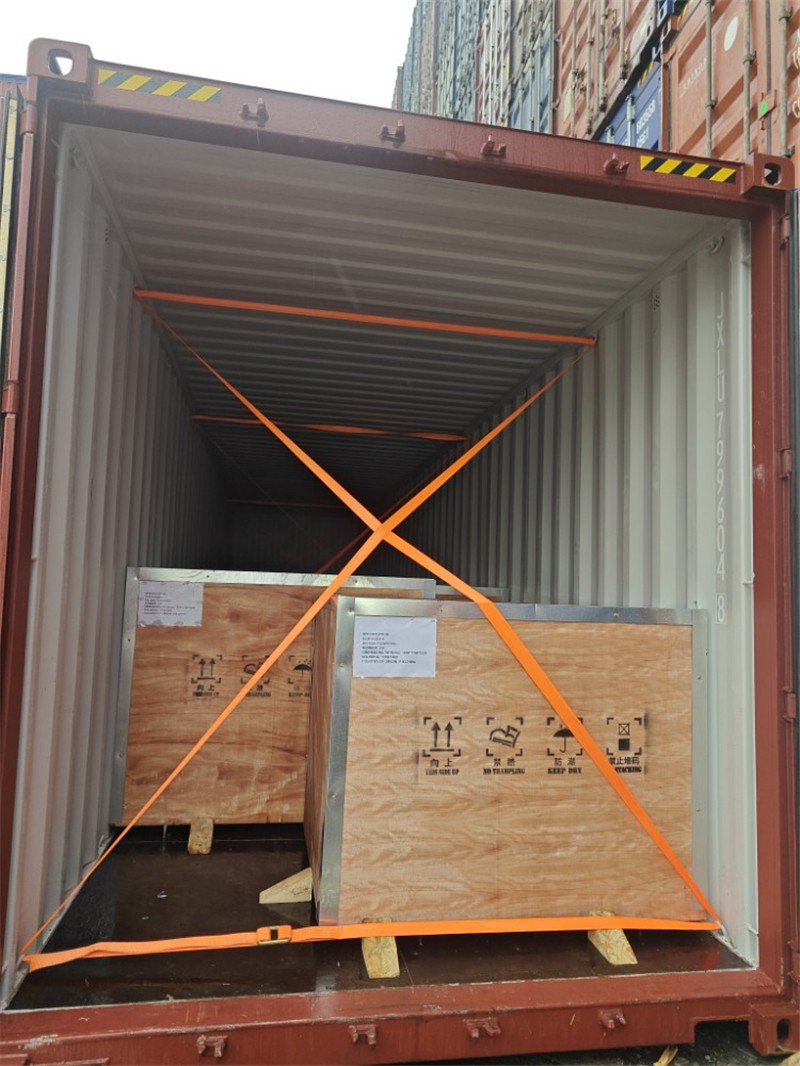

04 Đóng gói và vận chuyển

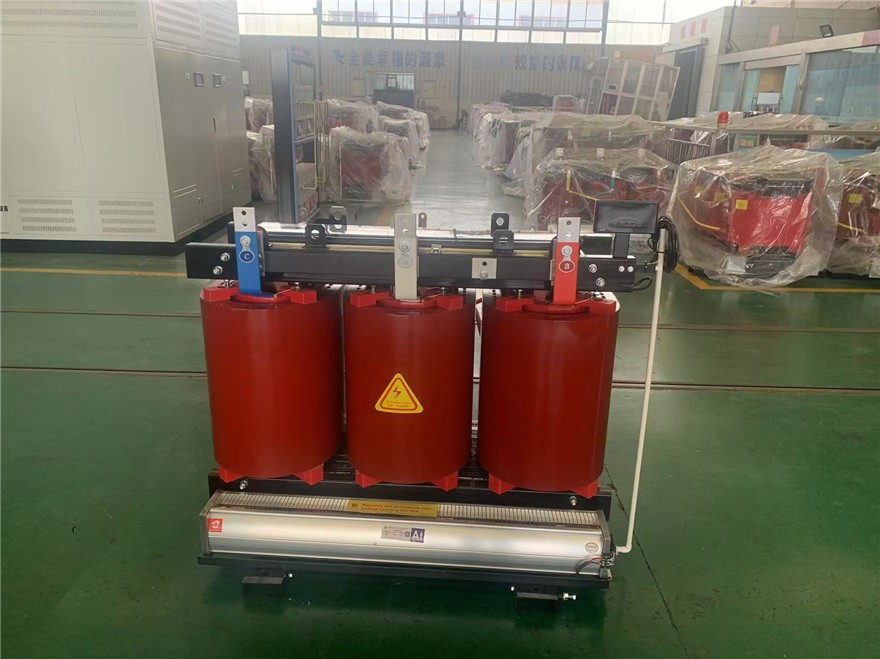

05 Trang web và tóm tắt

Máy biến áp loại khô đúc nhựa của chúng tôi là giải pháp năng lượng hiệu quả và đáng tin cậy được thiết kế để đáp ứng nhu cầu hiệu suất cao của các ứng dụng công nghiệp và thương mại. Được làm bằng nhựa epoxy-cao cấp và sử dụng quy trình đúc tỉ mỉ, mỗi máy biến áp đều trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo khả năng cách điện và chống ẩm đặc biệt. Máy biến áp của chúng tôi có đặc tính quản lý nhiệt tuyệt vời, cho phép vận hành ổn định trong nhiều điều kiện môi trường khác nhau đồng thời giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Thiết kế nhỏ gọn và hiệu suất bảo vệ vượt trội của máy biến áp loại khô đúc nhựa khiến nó trở thành lựa chọn lý tưởng cho các hệ thống điện hiện đại, đảm bảo truyền tải năng lượng an toàn và hiệu quả. Hãy chọn máy biến áp của chúng tôi để đảm bảo hệ thống điện của bạn hoạt động liên tục và hiệu quả.
